Beluchtingstechnologie is het technische proces waarbij zuurstof in afvalwater wordt overgebracht om de biologische behandeling te ondersteunen en de processtabiliteit te behouden.
In actiefslibsystemen zorgt beluchting opgeloste zuurstof (DOE) voor micro-organismen die BZV, CZV en ammoniak verwijderen. Het zorgt ook voor een volledige menging, waardoor slibbezinking en anaërobe zones worden voorkomen.
In de meeste gemeentelijke en industriële zuiveringsinstallaties beluchting verbruikt 40-60% van het totale energieverbruik , waardoor het de grootste operationele kostenpost is.
Beluchting voert drie gelijktijdige functies uit:
• Zuurstofoverdracht – levert DO (doorgaans gehandhaafd op 1,5–3,0 mg/l)
• Mengen – houdt biomassa geschorst (MLSS doorgaans 2.000–4.000 mg/l)
• Processtabilisatie – voorkomt septische aandoeningen en geurvorming
Zonder voldoende zuurstof kunnen aerobe bacteriën organisch materiaal niet efficiënt oxideren. Onder 0,5 mg/L DO nemen de nitrificatieprestaties scherp af.
Om systemen te ontwerpen of te vergelijken, gebruiken ingenieurs kwantificeerbare parameters:
OTR (zuurstofoverdrachtssnelheid)
De massa zuurstof die per uur wordt overgedragen (kg O₂/uur).
SOTE (standaard zuurstofoverdrachtefficiëntie)
Percentage zuurstof dat wordt overgedragen onder standaardomstandigheden (schoon water, 20°C).
Alfafactor (α)
Correctiefactor die rekening houdt met de toestand van het afvalwater versus schoon water.
Typisch bereik: 0,6–0,85.
Typische prestatiebereiken:
| Parameter | Fijne bubbelverspreider | Grove bel | Oppervlaktebeluchter |
|---|---|---|---|
| SOTE | 25–35% | 8–15% | 10–20% |
| Energie-efficiëntie (kg O₂/kWh) | 2,5–6,5 | 1,2–2,5 | 1,5–3,0 |
| Typische tankdiepte | 4–8 metereter | 3–6 metereter | 2–4 metereter |
Fijne bellensystemen leveren resultaat 2–3× hogere zuurstofefficiëntie dan grove bellensystemen.
Omdat de zuurstofbehoefte continu is, wordt zelfs een kleine efficiëntie aanzienlijk groter.
Voorbeeld:
Een installatie van 10.000 m³/dag die 1.800 kg O₂/dag nodig heeft
Verbetering van de efficiëntie met 15%
→ Kan het jaarlijkse elektriciteitsverbruik met 50.000–120.000 kWh verminderen
Bij industriële elektriciteitstarieven heeft dit direct meer invloed op de levenscycluskosten dan op de kapitaalinvesteringen van apparatuur.
Conclusie: Beluchten is niet alleen een processtap. Het is de energieruggengraat van de biologische afvalwaterzuivering.
Beluchting bepaalt de biologische reactiesnelheid, de stabiliteit van het slib en het energieverbruik van de installatie.
In actiefslibsystemen regelt de beschikbaarheid van zuurstof direct de BZV-verwijdering en nitrificatieprestaties.
Zonder gecontroleerde beluchting neemt de zuiveringscapaciteit af en wordt de effluentkwaliteit instabiel.
Aërobe micro-organismen gebruiken opgeloste zuurstof (DO) om organisch materiaal te oxideren.
Typisch zuurstofverbruik:
• 1 kg BZV-verwijdering → 1,1–1,5 kg O₂
• 1 kg NH₄⁺-N genitrificeerd → 4,57 kg O₂
In geavanceerde installaties is nitrificatie vaak aanwezig 60-70% van de totale zuurstofbehoefte .
Als DO onder 1,0 mg/l daalt:

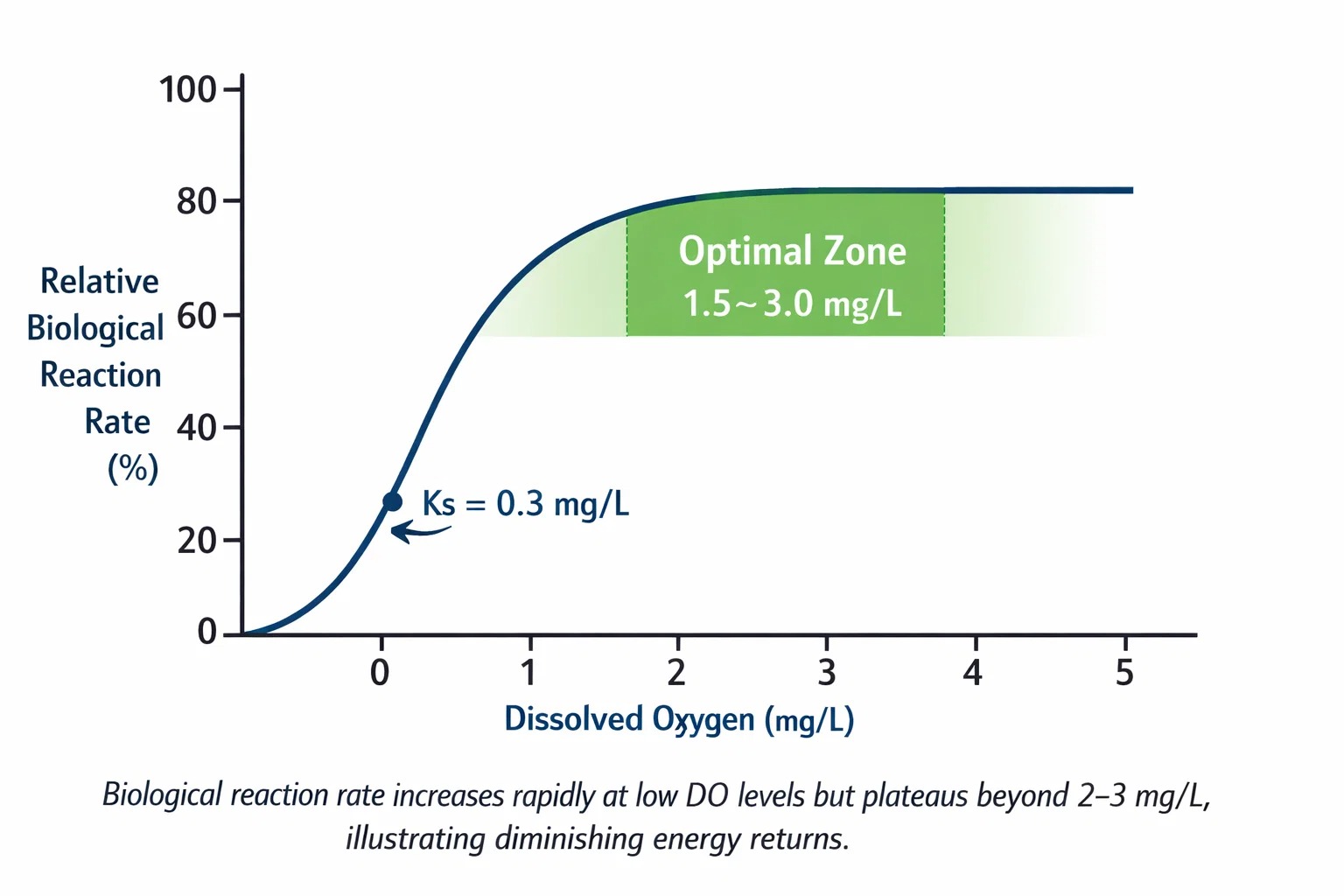

Biologische groei volgt Monode kinetiek , dat beschrijft hoe substraat- of zuurstofconcentratie de reactiesnelheid beperkt.
Groeisnelheid ∝ DO / (Ks DO)
Waar:
Wanneer DO toeneemt:
• Onder 0,5 mg/L → zuurstof beperkt de reactiesnelheid
• Tussen 1,5–3,0 mg/L → optimaal werkingsbereik
• Boven 3,0 mg/L → minimale prestatiewinst maar hogere energiekosten
Dit verklaart waarom de meeste zuiveringsinstallaties zich hierop richten 1,5–3,0 mg/l DO .
Een laag zuurstofgehalte zorgt voor meetbare operationele risico’s:
• DO < 0,5 mg/L → ineenstorting van de nitrificatie
• ORP < –100 mV → anaërobe omstandigheden
• De kans op slibophoping neemt toe
• NH₄-N-pieken in het effluent
Zelfs een zuurstofonderbreking van 1 à 2 uur kan industriële systemen met hoge belasting destabiliseren.
Beluchting is doorgaans verantwoordelijk voor:
• 40–60% van het totale elektriciteitsverbruik van de centrale
• Tot 70% in nitrificatie-intensieve systemen
Voorbeeldscenario:
Installatiecapaciteit: 20.000 m³/dag
Zuurstofbehoefte: 2.500 kg/dag
Verbetering van de efficiëntie van de zuurstofoverdracht van 2,0 naar 3,5 kg O₂/kWh
→ Jaarlijkse besparing: 200.000 kWh
Kleine efficiëntiewinsten leiden tot aanzienlijke OPEX-reducties op lange termijn.
Beluchten is niet simpelweg ‘lucht toevoegen’.
Het is een balans tussen:
• Zuurstofbehoefte
• Energieverbruik
• Mengvereisten
• Slibeigenschappen
Een correct beluchtingsontwerp zorgt voor stabiliteit van de behandeling en optimalisatie van de levenscycluskosten.
Beluchtingstechnologieën worden geclassificeerd op basis van de manier waarop zuurstof in water wordt overgebracht: diffuse luchtsystemen, mechanische beluchting en straalbeluchting.
Elke technologie verschilt qua zuurstofoverdrachtsefficiëntie, dieptegeschiktheid, kapitaalkosten en energieprestaties.
Als u het verkeerde type selecteert, kunnen de levenscycluskosten met 20 tot 40% stijgen.
Bij diffuse beluchting worden ventilatoren en ondergedompelde diffusers gebruikt om lucht als bellen vrij te geven.
Het is de dominante technologie in moderne gemeentelijke installaties.
Lucht wordt door membraan- of keramische diffusers geperst. Kleinere belletjes creëren een groter oppervlak en een langere contacttijd.
• Diameter fijne belletjes: 1–3 mm
• Diameter grove bel: 4–10 meterm
• Optimale tankdiepte: 4–8 m
• SOTE (fijne belletjes): 25–35%
• Energie-efficiëntie: tot 6,5 kg O₂/kWh
Fijne bellensystemen zorgen voor 2–3× hogere zuurstofefficiëntie dan grove bellensystemen.
• Gemeentelijk actief slib
• Industriële biologische reactoren
• Diepe beluchtingstanks
• Energiegeoptimaliseerde installaties
Mechanische beluchters brengen zuurstof over door het wateroppervlak in beweging te brengen.
Ze vertrouwen op turbulentie in plaats van fijne beldiffusie.
Een waaier of rotor gooit water in de lucht, waardoor het lucht-watercontact toeneemt.
• Zuurstofefficiëntie: 1,5–3,0 kg O₂/kWh
• Effectieve diepte: 2–4 m
• Mengsterkte: hoog
• Installatie: eenvoudig
• Oxidatiesloten
• Lagunes
• Retrofitprojecten
• Faciliteiten die prioriteit geven aan eenvoud boven efficiëntie
Mechanische systemen zijn doorgaans minder energie-efficiënt dan systemen met fijne bellen, maar gemakkelijker te onderhouden.
Jetbeluchting maakt gebruik van vloeistofstralen met hoge snelheid om lucht mee te voeren en deze in water te mengen.
Een pomp creëert onderdruk en zuigt lucht in de waterstroom via een venturimondstuk.
• Dieptecapaciteit: tot 10 m
• Zuurstofefficiëntie: 2,0–4,0 kg O₂/kWh
• Uitstekende menging
• Geschikt voor zwaar belast afvalwater
• Industrieel afvalwater
• Toepassingen met een hoog vastestofgehalte
• Egalisatietanks
• Diepe reactoren
Jetsystemen balanceren het mengvermogen en de zuurstofefficiëntie.
| Technologie | Zuurstofefficiëntie (kg O₂/kWh) | Typische diepte | Energierang | Mengen Strength | CAPEX-niveau |
|---|---|---|---|---|---|
| Fijne bubbelverspreider | 2,5–6,5 | 4–8 metereter | Hoog | Matig | Middelmatig |
| Grove bel | 1,2–2,5 | 3–6 metereter | Laag | Hoog | Laag |
| Mechanisch oppervlak | 1,5–3,0 | 2–4 metereter | Middelmatig | Zeer hoog | Middelmatig |
| Jet-beluchting | 2,0–4,0 | 4–10 m | Middelmatig–High | Hoog | Middelmatig–High |
Fijne bellensystemen domineren in energiegevoelige planten.
Mechanische systemen domineren in op eenvoud gerichte installaties.
Jetsystemen domineren in mengintensieve industriële omgevingen.
Selectie is afhankelijk van:
• Vereiste zuurstofoverdrachtssnelheid (kg O₂/uur)
• Tankgeometrie en diepte
• MLSS-concentratie
• Energiekosten per kWh
• Toegankelijkheid voor onderhoud
Vuistregel:
Als energieoptimalisatie de prioriteit is → Fijne luchtbellenverspreiders.
Als mengsterkte prioriteit heeft → Mechanische of straalsystemen.
Als tankdiepte > 6 m → Diffuus- of jetsystemen hebben de voorkeur.
Nihaowater richt zich primair op speciaal ontworpen beluchtingssystemen op basis van diffusers , geoptimaliseerd voor:
• Uniforme luchtverdeling
• Hoge SOTE-prestaties
• Industriële duurzame materialen
• Aangepast ontwerp van de luchtstroomindeling
De nadruk ligt niet alleen op de toevoer van diffusers, maar ook op optimalisatie van de zuurstofefficiëntie op systeemniveau.

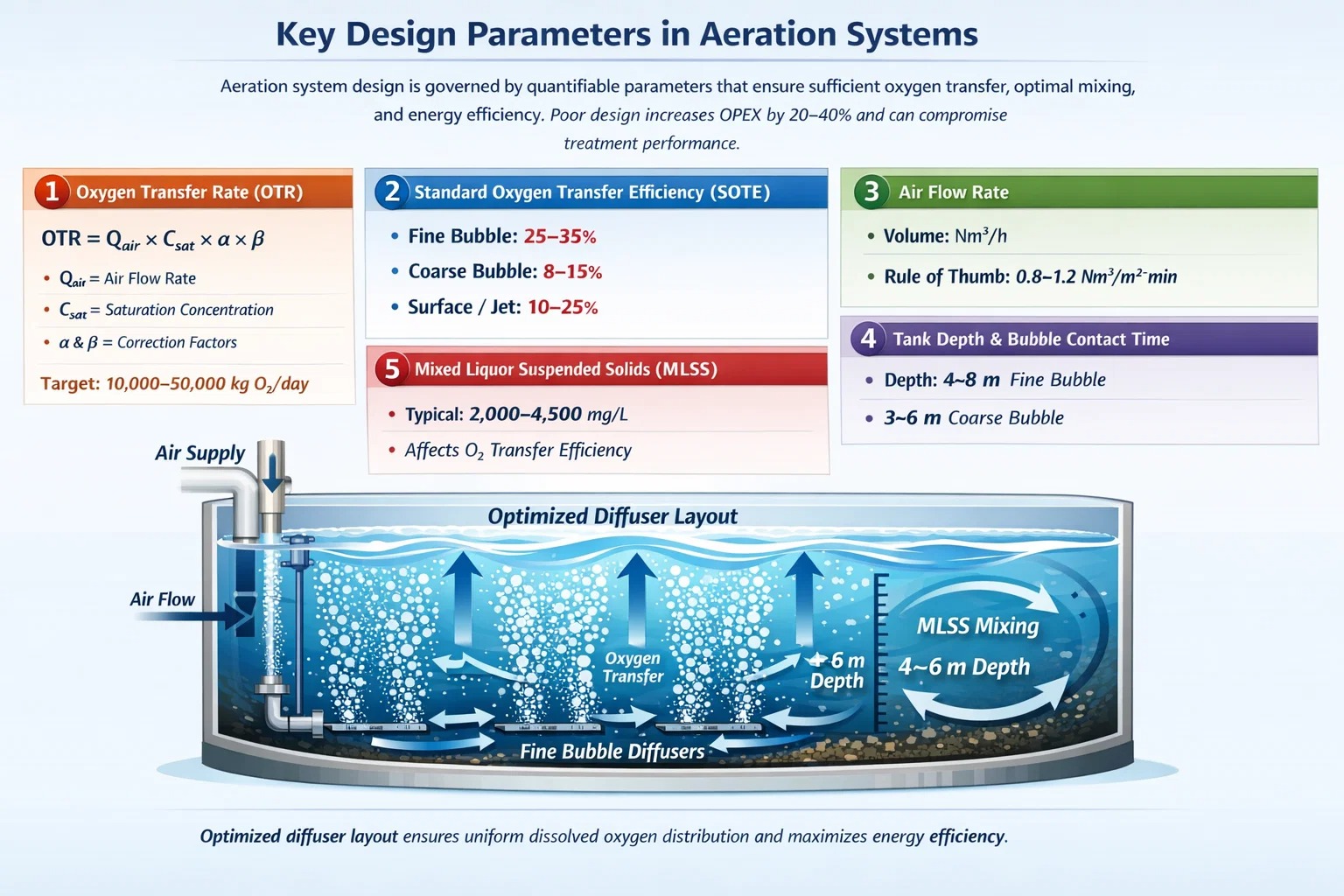

Het ontwerp van het beluchtingssysteem wordt bepaald door kwantificeerbare parameters die zorgen voor voldoende zuurstofoverdracht, optimale menging en energie-efficiëntie.
Een slecht ontwerp verhoogt de OPEX met 20-40% en kan de behandelingsprestaties in gevaar brengen.
Definitie: OTR is de massa zuurstof die per tijdseenheid naar water wordt overgebracht (kg O₂/uur).
Formule (vereenvoudigd):
OTR = Q_lucht × C_za × α × β
Waar:
Typisch ontwerpdoel:
Definitie: De fractie zuurstof die onder standaardomstandigheden (schoon water, 20°C) daadwerkelijk naar water wordt overgebracht.
| Diffusortype | SOTE (%) |
|---|---|
| Fijne bubbel | 25–35 |
| Grove bel | 8–15 |
| Mechanisch oppervlak | 10–20 |
| Jet-beluchting | 15–25 |
SOTE wordt samen met OTR gebruikt om te berekenen ventilatorcapaciteit en energieverbruik .
Definitie: Het volume lucht dat per tijdseenheid wordt toegevoerd (Nm³/h).
Ontwerpoverwegingen:
Vuistregel:
Visualiseerbare parameter: Het stijgpad van de bel versus de efficiëntie van opgeloste zuurstof.
| Technologie | Typische efficiëntie |
|---|---|
| Fijne bubbelverspreider | 2,5–6,5 |
| Grove bel | 1,2–2,5 |
| Mechanisch oppervlak | 1,5–3,0 |
| Jet-beluchting | 2,0–4,0 |
Optimalisatie:
Belangrijkste afhaalmaaltijden: De afmetingen van de ventilator zijn rechtstreeks gekoppeld aan het zuurstofverbruik, de tankgeometrie en de prestaties van de diffuser.
Conclusie: Een goed ontworpen beluchtingssysteem integreert al deze parameters om een stabiele behandeling, uniforme DO en minimaal energieverbruik te bereiken.
Beluchtingstechnologie is essentieel bij de behandeling van gemeentelijk en industrieel afvalwater, de aquacultuur en het beheer van proceswater.
Het levert zuurstof voor biologische behandeling, voorkomt anaerobe zones en zorgt voor processtabiliteit bij diverse toepassingen.
Voorbeeld van een geval:
Middelgrote gemeentelijke installatie, 20.000 m³/dag
| Industrie | Typisch afvalwater | Beluchtingstechnologie | Zuurstofbehoefte (kg O₂/dag) | MLSS (mg/l) |
|---|---|---|---|---|
| Eten en drinken | Hoog BOD, low solids | Fijne bubbel / Jet | 2.000–10.000 | 3.000–4.000 |
| Textiel | Kleur, COD-zwaar | Fijne bubbel / Jet | 1.500–8.000 | 2.500–3.500 |
| Farmaceutisch | Hoog COD/NH₄⁺ | Jet/fijne bubbel | 1.000–5.000 | 3.000–4.500 |
| Pulp & Papier | Hoog solids & BOD | Jet / Mechanisch | 5.000–20.000 | 4.000–5.000 |
Observatie:
Beluchtingssystemen zijn energie-intensief en technisch kritisch. Veelvoorkomende operationele problemen kunnen de efficiëntie van de zuurstofoverdracht verminderen, de energiekosten verhogen en de kwaliteit van het afvalwater in gevaar brengen.
Het identificeren en corrigeren van deze problemen is essentieel voor een stabiele biologische behandeling.
| Probleem | Indicatoren / Drempels | Waarschijnlijke oorzaak | Aanbevolen oplossing |
|---|---|---|---|
| Laag Dissolved Oxygen | DO < 1,0 mg/L in beluchtingstank | Verstopping van de diffuser, slechte prestaties van de ventilator, ongelijkmatige luchtstroom | Reinig de diffusers, controleer het ventilatorvermogen, breng de luchtverdeling opnieuw in evenwicht |
| Vervuiling van de diffuser | Drukval >10–15% of zichtbare verstopping | Biofilm, aanslag, vuil | Regelmatig terugspoelen, chemisch reinigen, zeven installeren |
| Ongelijkmatig mengen | MLSS-gradiënt >10–15% over de tank | Slechte diffuserindeling, ondiepe tank, lage luchtstroom | Pas de indeling van de diffuser aan, verhoog de luchtstroom, overweeg mechanische mengers |
| Overmatig energieverbruik | kWh/kg O₂ > ontwerpdoel | Overbeluchting, hoge ventilatorsnelheid, inefficiënte diffuser | Optimaliseer de luchtstroom, installeer VFD-regeling, upgrade diffusers |
| Nitrificatie mislukt | NH₄⁺-N > 2 mg/L effluent | DO < 1,5 mg/L, kortsluiting, hoge belasting | Verhoog de DO, optimaliseer het mengen, balanceer de hydraulische belasting |
| Het ophopen van slib | SVI > 150 ml/g | Filamenteuze groei, lage DO | Handhaaf DO ≥ 1,5 mg/L, controleer de voedingsstoffenbalans, overweeg selectiezones |
| Lawaai / trillingen | >80 dB in de buurt van beluchtingsapparatuur | Mechanische onbalans, cavitatie | Draaiende delen inspecteren, lagers onderhouden, juiste montage |
| Parameter | Optimaal bereik | Opmerkingen |
|---|---|---|
| DO | 1,5–3,0 mg/L | Behoudt de biologische activiteit zonder energieverspilling |
| MLSS | 2.000–4.500 mg/l | Zorgt voor voldoende biomassaconcentratie |
| SVI (Slibvolume-index) | 80–120 ml/g | Voorspelt de afwikkelingskwaliteit |
| Blaasdruk | Volgens diffusorspecificatie | Voorkomt over-/onderbeluchting |
| Luchtstroomverdeling | ±10% uniformiteit | Cruciaal voor zuurstoftoevoer in de hele tank |
Beluchtingstechnologie is de ruggengraat van een effectieve biologische afvalwaterzuivering.
Het regelt de zuurstoftoevoer, het mengen en het energieverbruik, wat een directe invloed heeft op de verwijdering van BZV/CZV, nitrificatie en slibstabiliteit.
Zuurstofoverdracht: Fijne bubbelverspreiders achieve 25–35% SOTE; oxygen demand must match biological load.
DO-controle: Handhaaf 1,5–3,0 mg/l voor optimale microbiële kinetiek; beneden 0,5 mg/l bestaat het risico dat de nitrificatie instort.
Energie-efficiëntie: Beluchting is verantwoordelijk voor 40-60% van de elektriciteit van de centrale; het optimaliseren van de OTR- en diffuser-indeling kan het verbruik met 15-35% verminderen.
Systeemselectie:
Ontwerpparameters: Tankdiepte, MLSS, luchtstroom, OTR, SOTE, alpha-factor en ventilatorregeling zijn onderling afhankelijk voor prestatie-optimalisatie.
Operationele monitoring: DO, MLSS, SVI en uniformiteit van de luchtstroom zijn van cruciaal belang voor het vroegtijdig opsporen van problemen.
