Energieaudit voor beluchtingssystemen: kWh/kgO₂ berekenen en besparingen vinden

Direct antwoord: Beluchting verbruikt 50-70% van de totale energie in een afvalwaterzuiveringsinstallatie. De belangrijkste efficiëntiemaatstaf is Standard Aeration Efficiency (SAE), gemeten in kgO₂/kWh: de hoeveelheid zuurstof die uw systeem per eenheid energie levert. Een goed ontworpen diffusorsysteem met fijne bellen bereikt 2,5–5,0 kgO₂/kWh. De meeste in bedrijf zijnde installaties halen dit niet met 1,5–2,5 kgO₂/kWh als gevolg van vervuilde diffusers, te grote ventilatoren die op deellast draaien, vaste DO-instelpunten die dagelijkse belastingsvariaties negeren, en een gebrek aan VFD-regeling. Een energie-audit identificeert precies welke van deze het meest kost – en de Amerikaanse EPA heeft gedocumenteerd dat alleen al een goed ontworpen beluchtingscontrolesysteem de beluchtingsenergie met 25-40% vermindert.

Waarom beluchtingsenergie belangrijker is dan welk ander proces dan ook

Hoewel beluchtingssystemen slechts 2 tot 5% van de bouwkosten uitmaken, verbruiken ze tot 80% van de energie van de fabriek. Zelfs bij het conservatieve cijfer van 50% zijn de cijfers substantieel:

Een verbetering van 20% in de beluchtingsefficiëntie bij een installatie van 50.000 m³/dag bespaart $90.000/jaar. Elk jaar. Zonder procescompromis – sterker nog, met betere biologische prestaties.

Het onderstaande auditkader identificeert waar deze besparingen zich schuilhouden.

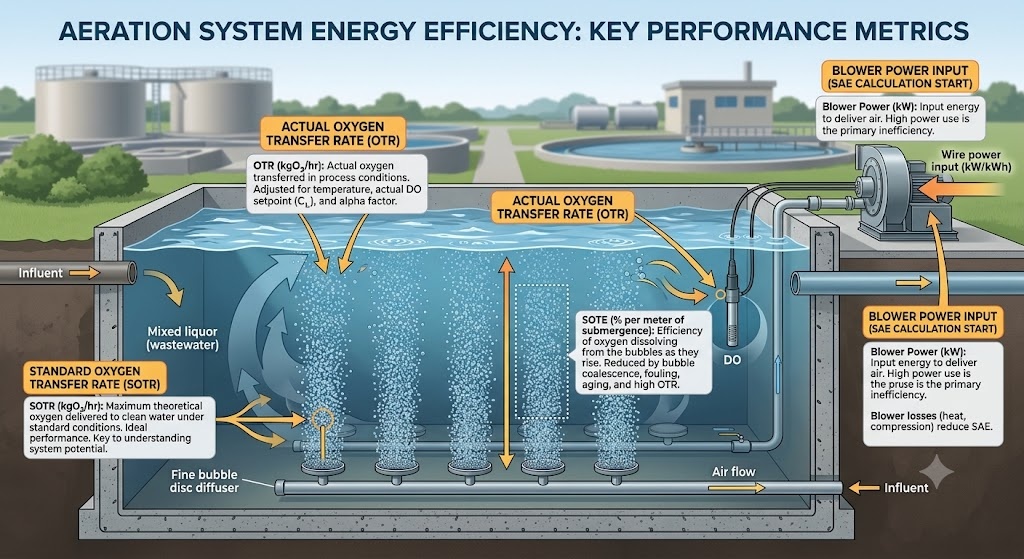

De vier belangrijkste statistieken: SOTR, SOTE, OTR, SAE

Voordat u iets auditeert, moet u dezelfde taal spreken als uw apparatuur. Vier maatstaven definiëren de prestaties van het beluchtingssysteem:

SOTR — Standaard zuurstofoverdrachtssnelheid
De hoeveelheid zuurstof die per uur wordt overgedragen onder standaardomstandigheden (schoon water, 20°C, nul DO, zeeniveau). Eenheden: kgO₂/uur. Dit is de laboratoriumclassificatie van de fabrikant voor een diffuser of beluchter.

SOTE — Standaard zuurstofoverdrachtsefficiëntie
Het aandeel zuurstof in de aangevoerde lucht dat onder standaardomstandigheden daadwerkelijk in het water oplost. Uitgedrukt als % per meter onderdompeling of als totaal % voor het systeem.

SOTE (%) = (O₂ opgelost / O₂ geleverd) x 100

Fijne bellenschijfdiffusers: 6–8% SOTE per meter onderdompeling
Grove bellenverspreiders: 3–4% SOTE per meter
Oppervlaktemechanische beluchters: niet diepteafhankelijk; uitgedrukt als totale SOTE

OTR — Werkelijke (veld) zuurstofoverdrachtssnelheid
SOTR gecorrigeerd voor reële procesomstandigheden: afvalwatertemperatuur, werkelijke DO-concentratie en alfafactor. Dit is wat uw diffusers daadwerkelijk in de tank leveren.

OTR = SOTR x alpha x (bèta x C_s,T - C_L) / C_s,20 x theta^(T-20)

waar:

• alpha = proceswater OTE / schoon water OTE (typisch 0,4–0,8 voor gemeentelijke WW)
• bèta = O₂-verzadiging van proceswater / O₂-verzadiging van schoon water (doorgaans 0,95–0,98)
• C_s,T = O₂-verzadiging bij procestemperatuur (mg/L)
• C_L = werkelijke DO in tank (mg/L) — uw bedrijfsinstelpunt
• C_s,20 = O₂-verzadiging bij 20°C = 9,08 mg/L
• theta = temperatuurcorrectiefactor = 1,024

SAE – Standaard beluchtingsefficiëntie
Het meest bruikbare nummer voor een energieaudit. SAE combineert zuurstofoverdracht en energieverbruik in één vergelijkbare maatstaf.

SAE (kgO₂/kWh) = SOTR (kgO₂/uur) / Draadingangsvermogen naar ventilator (kW)

Het omgekeerde – kWh/kgO₂ – is even geldig en intuïtiever voor de kostenberekening:

Specifieke energie (kWh/kgO₂) = 1 / SAE

SAE-benchmarks per technologie:

Als de berekende SAE van uw installatie lager is dan 1,8 kgO₂/kWh voor een systeem met fijne bellen, heeft u een herstelbaar prestatieprobleem: waarschijnlijk vervuilde diffusers, overbeluchting of een inefficiënte werking van de ventilator.

Stap 1: Bereken uw huidige SAE – de nulmeting

Je kunt niet controleren wat je niet hebt gemeten. De meeste fabrieken kunnen zonder gespecialiseerde testapparatuur een ruwe SAE berekenen op basis van bestaande instrumenten.

Methode A: Op basis van procesgegevens (snelle schatting)

Wat je nodig hebt:

• Gemiddeld opgenomen vermogen van de ventilator (kW) — van energiemeter of typeplaatje × bedrijfsuren
• Gemiddeld dagelijks zuurstofverbruik — geschat op basis van BZV/CZV-belasting en procestype

Schatting van het dagelijkse zuurstofverbruik (AOR – Actual Oxygen Requirement):

AOR (kgO₂/dag) = (BZV verwijdering zuurstofbehoefte) (nitrificatie zuurstofbehoefte) - (denitrificatiekrediet)

BZV-verwijdering: ~1,0–1,2 kgO₂ per kg BZV verwijderd (1,0 voor eenvoudige BZV-verwijdering; 1,2 voor gecombineerde BZV-nitrificatiesystemen)

Nitrificatie: 4,57 kgO₂ per kg NH₄-N geoxideerd

Denitrificatiekrediet: 2,86 kgO₂ teruggewonnen per kg NO₃-N gereduceerd (indien anoxische zones aanwezig zijn, trek dit af)

Voorbeeld — 10.000 m³/dag gemeentelijke installatie:

• Influent BZV: 220 mg/L, effluent BZV: 15 mg/L → BZV verwijderd: 2.050 kg/dag
• BZV-verwijdering O₂: 2.050 × 1,0 = 2.050 kgO₂/dag
• Influent TKN: 40 mg/L, effluent NH₄: 3 mg/L → N genitrificeerd: 370 kg/dag
• Nitrificatie O₂: 370 × 4,57 = 1.691 kgO₂/dag
• Denitrificatiekrediet (neem aan dat de anoxische zone 15 mg/L NO₃ verwijdert): 150 kg/dag × 2,86 = 429 kgO₂/dag
• Totale AOR = 2.050 1.691 - 429 = 3.312 kgO₂/dag = 138 kgO₂/uur

Veld SAE berekenen:

• Blowervermogen: 3 blowers × 75 kW elk × 85% gemiddelde belasting = 191 kW
• SAE = 138 kgO₂/uur / 191 kW = 0,72 kgO₂/kWh

Converteren naar SOTR voor vergelijking met schoon water:
SOTR = AOR / (alfa × correctiefactor) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 kgO₂/uur

Standaard SAE = 460 / 191= 2,41 kgO₂/kWh

Dit ligt aan de onderkant van het aanvaardbare bereik voor fijne bellensystemen – het onderzoeken waard.

Methode B: Testen op afgassen (meest nauwkeurig)

Afgastesten meten SOTE rechtstreeks onder procesomstandigheden door het gas dat het wateroppervlak verlaat op te vangen in een drijvende kap en het zuurstofgehalte ervan te analyseren. Dit is de meest nauwkeurige methode om de werkelijke diffuserprestaties te bepalen.

Benodigde apparatuur: drijvende gasopvangkap, gasanalysator (O₂ en CO₂), luchtstroommeter bij ventilator.

SOTE (%) = (O₂ in - O₂ uit) / O₂ in × 100

waarbij O₂ in = luchtstroom × 0,2095 (O₂-fractie van lucht) en O₂ uit = O₂-concentratie gemeten in opgevangen afgas × totale afgasstroom.

Afgastesten zijn de gouden standaard voor validatie na reiniging of retrofit; het laat direct zien of diffuseronderhoud of -vervanging de prestaties heeft verbeterd. Het vereist gespecialiseerde apparatuur en wordt doorgaans uitgevoerd door een gespecialiseerd team.

Stap 2: Bereken de draad-luchtefficiëntie van de ventilator

De efficiëntie van de ventilator bepaalt hoeveel van de elektrische energie daadwerkelijk de luchtstroom bereikt. Een ventilator die 85% van zijn nominale vermogen levert als gevolg van ouderdom, vervuiling van het inlaatfilter of deellast, verspilt de rest als warmte.

Isothermische vermogensvergelijking voor beoordeling van de ventilatorefficiëntie:

Theoretisch isothermisch vermogen (kW) = Q_lucht × P_inlaat × ln(P_uitlaat / P_inlaat) / rendement

waar:

• Q_air = werkelijke volumetrische luchtstroom bij inlaatomstandigheden (m³/s)
• P_inlaat = absolute inlaatdruk (kPa) ≈ 101,3 kPa op zeeniveau
• P_uitlaat = absolute persdruk (kPa) = overdruk 101.3
• ln = natuurlijke logaritme
• efficiëntie = isentropische efficiëntie van de ventilator (volgens de fabrikantcurve, doorgaans 65-82%)

Benchmarks voor ventilatorefficiëntie:

Het meest voorkomende efficiëntieprobleem in het veld: ventilatoren die continu op 40-60% van de ontwerpstroom draaien omdat het beluchtingssysteem is ontworpen voor piekstroomomstandigheden die zelden voorkomen. Bij een stroomsnelheid van 50% verliest een rootsblower 15 tot 25 procentpunten aan efficiëntie vergeleken met zijn piek, waardoor een aanzienlijk deel van elke verbruikte kWh wordt verspild.

Stap 3: Breng de energieverliesketen in kaart

Elk beluchtingssysteem heeft vier plaatsen waar energie verloren gaat tussen de elektriciteitsmeter en de opgeloste zuurstof in de tank. Door elk verlies te kwantificeren, wordt vastgesteld waar moet worden ingegrepen.

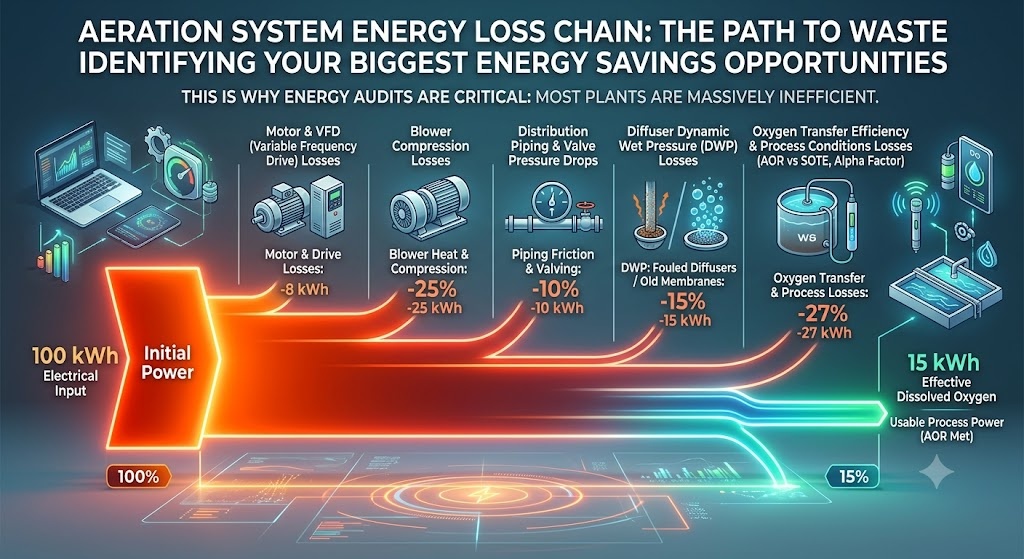

De energieverliesketen:

Elektrische input → Verliezen van de ventilatormotor → Compressieverliezen van de ventilator → Verliezen van de leiding-/klepdistributie → Diffusor-DWP-verliezen → Zuurstofoverdrachtsverliezen

Het gecombineerde effect: van elke 100 kWh die door de ventilatormotor wordt verbruikt, komt doorgaans slechts 15-35 kWh als opgeloste zuurstof in de gemengde vloeistof terecht.

Stap 4: Identificeer de vijf grootste besparingsmogelijkheden

Kans 1: VFD op blowers (besparing van 15-30%)

De meeste planten zijn ontworpen voor dagelijkse/seizoensgebonden piekbelastingen. De werkelijke gemiddelde belasting bedraagt ​​doorgaans 40-70% van de piek. Een ventilator die op een vaste snelheid draait om aan de piekvraag te voldoen, draait gedurende het grootste deel van zijn levensduur op inefficiënte deellast.

Dankzij Variable Frequency Drives (VFD's) kan de ventilatorsnelheid het daadwerkelijke zuurstofverbruik volgen. Drielobbige draaizuigerblowers met VFD voor snelheidsregeling bieden een turndown van 60-70%, wat een grote operationele flexibiliteit mogelijk maakt.

Energiebesparing door VFD: 15–30% van de ventilatorenergie bij typische centrales. Terugverdientijd: 2 tot 4 jaar, afhankelijk van het elektriciteitstarief en de variatie in belasting.

VFD is het meest effectief wanneer: de belasting varieert aanzienlijk (variatie overdag > 2:1), er zijn meerdere ventilatoren geïnstalleerd, de huidige ventilatoren draaien continu op >70% snelheid.

VFD is het minst effectief wanneer: blazers draaien meestal al op 95-100% snelheid (installatie met beperkte capaciteit), of wanneer een wortelsblower al op het minimum is gesmoord.

Kans 2: DO-setpointreductie (10-20% besparing)

De meeste installaties werken op een DO-instelpunt van 2,0 mg/l in het hele beluchtingsbassin – een algemeen getal dat de slechtst denkbare omstandigheden dekt. Bij gemiddelde belasting betekent dit chronische overbeluchting.

Het verlagen van het DO-instelpunt van 2,0 mg/l naar 1,5 mg/l (nog steeds volledig voldoende voor nitrificatie bij normale temperaturen) vermindert doorgaans de luchtbehoefte met 10-20%. Dit is de goedkoopste interventie die beschikbaar is – vaak haalbaar door de PLC te herprogrammeren zonder enige kapitaaluitgaven.

Belangrijk: DO-instelpuntreductie moet gepaard gaan met betrouwbare DO-sensorkalibratie. Afwijking in DO-sensoren is gebruikelijk en zorgt ervoor dat de werkelijke DO lager is dan de weergegeven waarde. Als u het instelpunt verlaagt zonder de sensoren opnieuw te kalibreren, bestaat het risico dat het proces wordt verstoord.

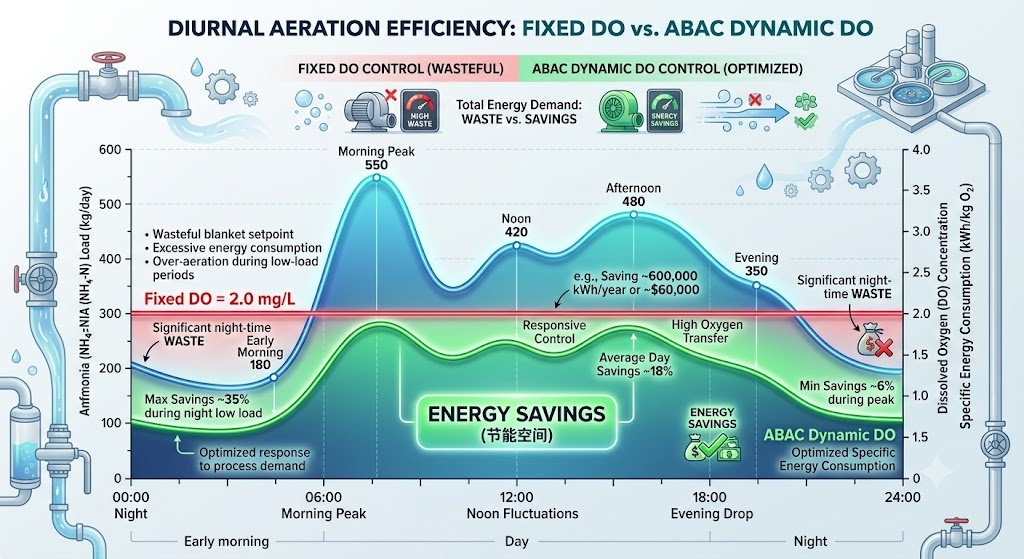

Kans 3: Beluchtingsregeling op basis van ammoniak – ABAC (15-25% extra besparing ten opzichte van DO-controle)

Standaard DO-controle handhaaft een vaste DO-concentratie, ongeacht de werkelijke biologische vraag. ABAC gaat nog een niveau dieper: het meet de ammoniakconcentratie in het afvalwater en past het DO-instelpunt dynamisch aan op basis van de vraag of de nitrificatie voltooid is.

Omdat OTE verbetert bij lagere DO-concentraties, zijn er energiebesparingen mogelijk door de minimale DO-concentratie te handhaven die voldoet aan de procesdoelstellingen. ABAC-systemen profiteren van de invloed van DO op zowel OTE als de snelheid van biologische omzetting van ammoniak.

In de praktijk: 's nachts, wanneer de ammoniakbelasting laag is, zorgt ABAC ervoor dat de DO daalt tot 0,8–1,2 mg/l en toch volledige nitrificatie wordt bereikt. Tijdens de ochtendpiekbelasting stijgt de DO tot 2,5–3,0 mg/l voordat ammoniak doorbreekt. Deze dynamische respons is onmogelijk met een vast DO-instelpunt.

Een door Envirosim gepubliceerde casestudy toonde aan dat bij een nitrificerende actiefslibinstallatie de handmatige DO-regeling resulteerde in DO-schommelingen van 0,5 naar 3,5 mg/l en 590 kWh/MGD-ventilatorenergie. Conventionele DO-controle verminderde dit met slechts 3%. ABAC verminderde de energievraag aanzienlijk verder door het DO-werkbereik te verkleinen tot het minimum dat vereist is voor volledige nitrificatie onder alle belastingsomstandigheden.

Geavanceerde besturingstechnologieën, waaronder MPC geïntegreerd met AI en machinaal leren, kunnen het energieverbruik met 30-40% verminderen en de DO-niveaus met 35-40% verhogen in vergelijking met handmatige bediening.

ABAC-implementatievereisten: ammoniaksensor (ionselectieve elektrode of online analysator) nabij het effluentuiteinde van het beluchtingsbassin; DO-sensoren in elke controlezone; SCADA-integratie; VFD-blowers voor responsvermogen.

Kans 4: Diffusoronderhoud – DWP-reductie (besparing van 8-20%)

Vervuilde diffusers produceren grotere bellen met een lagere SOTE en verhogen de DWP – wat betekent dat de ventilator harder moet werken om dezelfde lucht erdoorheen te duwen. Het gecombineerde effect van vervuilde diffusors bij DWP = 100 mbar versus DWP = 20 mbar is een toename van 15-25% in energie per overgedragen eenheid zuurstof.

Volgens de Amerikaanse Environmental Protection Agency kan de implementatie van een goed ontworpen beluchtingscontrolesysteem de beluchtingsenergie met 25 tot 40 procent verminderen. Maar deze besparingen zijn alleen haalbaar als de diffusers schoon zijn; een vervuild diffusersysteem doet de voordelen van geavanceerde controle teniet.

Prioriteitsvolgorde diffuseronderhoud:

1. Burst-air cleaning (geen kosten, driemaandelijks) — herstelt 5-15% SOTE in biologisch vervuilde systemen
2. Zuurreiniging (matige kosten, jaarlijks in gebieden met hard water) — herstelt de met kalkaanslag samenhangende toename van de DWP
3. Membraanvervanging (investeringskosten, cyclus van 5–10 jaar) - vereist wanneer DWP >80 mbar blijft na chemische reiniging

Zie het DWP-artikel voor het volledige beslissingskader voor onderhoud.

Kans 5: Upgrade van blowertechnologie (besparing van 20-35%, kapitaalintensief)

Als de fabriek werd gebouwd met drielobbige wortelsblowers die boven een tegendruk van 0,5 bar werkten – zoals bij veel installaties het geval is, omdat wortelsblowers tientallen jaren de standaardtechnologie waren – levert het vervangen ervan door snelle turboblowers of schroefblowers aanzienlijke efficiëntiewinst op.

Het vervangen van ventilatoren is de interventie met de hoogste kapitaalkosten, maar levert de meest duurzame besparingen op: efficiëntiewinsten zijn onafhankelijk van het gedrag van de machinist en gaan niet achteruit zonder grote mechanische storingen.

Stap 5: Kwantificeer de besparingen – de auditoutput

Een volledige beluchtingsenergieaudit levert een besparingsmatrix op: elke mogelijkheid gekwantificeerd in kWh/jaar en $/jaar, met geschatte implementatiekosten en een eenvoudige terugverdientijd.

Voorbeeld van een auditoutput — 10.000 m³/dag gemeentelijke installatie, 191 kW ventilatorbelasting, $ 0,10/kWh elektriciteit:

Opmerking: besparingen zijn niet volledig additief: DO-instelpuntverlaging en ABAC pakken overlappende problemen aan. Gecombineerde realistische besparing van alle vijf maatregelen: 35-50% van de basisbeluchtingsenergie, waarbij het grootste deel van de besparing binnen drie jaar haalbaar is alleen al door de eerste drie maatregelen.

Beluchtingsbeheersingsstrategieën per plantgrootte

Kleine afvalwaterzuiveringsinstallaties profiteren van aan/uit- en PID-controlemethoden, wat resulteert in een energiebesparing van 10–25% en een verlaging van het DO-niveau van 5–30%. Cascaderegeling en modelvoorspellende regeling verbeteren de energie-efficiëntie met 15-30% in middelgrote rioolwaterzuiveringsinstallaties. Geavanceerde waterzuiveringsinstallaties die gebruikmaken van MPC, geïntegreerd met AI en machinaal leren, kunnen het energieverbruik met 30 tot 40% verminderen.

Het denitrificatiekrediet: gratis zuurstofterugwinning

Een van de meest over het hoofd geziene energiebesparingen in installaties met anoxische zones. Tijdens denitrificatie gebruiken bacteriën NO₃ als elektronenacceptor in plaats van O₂, waardoor ze effectief zuurstof uit het nitraatmolecuul terugwinnen.

Zuurstofkrediet = 2,86 kgO₂ per kg NO₃-N gereduceerd

Voor een installatie die 15 mg/L NO₃ denitrificeert vanaf een stroom van 10.000 m³/dag:

• NO₃ gereduceerd = 15 × 10.000 / 1.000 = 150 kg NO₃-N/dag
• Zuurstofkrediet = 150 × 2,86 = 429 kgO₂/dag

Bij SAE = 2,5 kgO₂/kWh is dit tegoed de volgende waarde: 429 / 2,5 = 172 kWh/dag = $6.200/jaar

Planten die anoxische zones hebben maar geen rekening houden met het denitrificatiekrediet in hun ventilatorcontrolelogica, geven te veel lucht en verspillen elke dag energie die gelijk is aan dit krediet.

Snelle auditchecklist: 30 minuten in de blowerroom

Voer deze checklist uit voordat u een volledige audit laat uitvoeren. Hierin worden de drie meest voorkomende quick wins geïdentificeerd:

1. Lees de persdruk van de ventilator af en bereken de DWP

• Als DWP > 60 mbar → diffuserreiniging nodig → potentiële energiebesparing van 10–15%

2. Controleer het werkpunt van de ventilator ten opzichte van de ontwerpcurve

• Als ventilatoren draaien op < 60% van het nominale debiet bij ontwerpdruk → te groot of te hoog onder druk → VFD- of instelpuntreductie nodig

3. Lees de gemiddelde DO van SCADA-trending (afgelopen 7 dagen)

• Als de gemiddelde DO > 2,5 mg/L op elk moment van de dag → overbeluchting → setpointverlaging of ABAC-kandidaat

4. Vergelijk het daadwerkelijke ventilatorvermogen met de theoretische vereisten

• Bereken AOR uit influentbelasting, converteer naar SOTR, bereken het theoretische ventilatorvermogen
• Als het werkelijke ventilatorvermogen > 130% van het theoretische → efficiëntieverschil van >30% → ventilatoraudit gerechtvaardigd is

5. Controleer de dagelijkse variatie in het ventilatorvermogen

• Als de ventilator op constant toerental draait, ongeacht het tijdstip → geen lastvolgende regeling → VFD DO-regeling is de prioriteitsinterventie

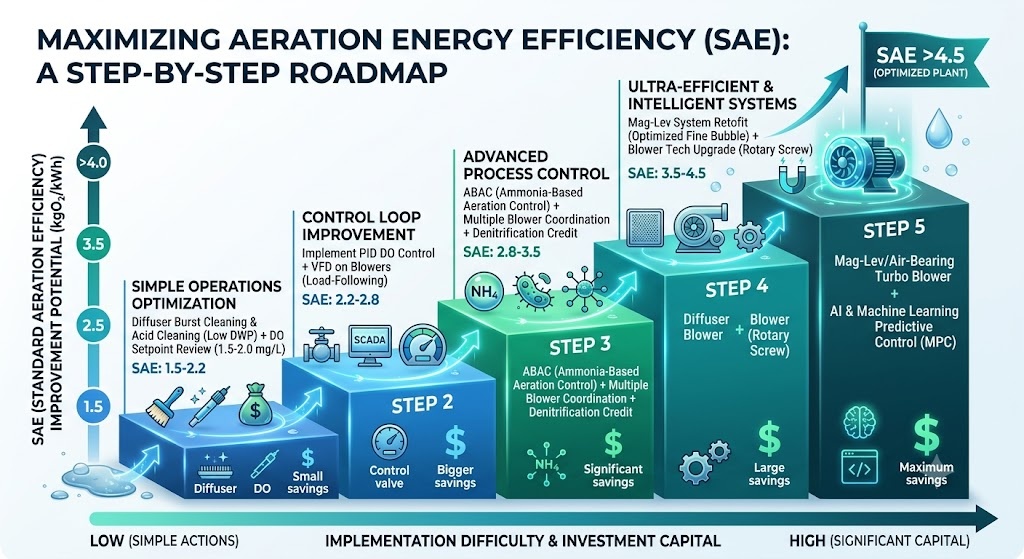

Samenvatting: Roadmap voor SAE-verbetering
