Beluchting van meren en vijvers: een professionele gids voor het selecteren van systemen en diffusers

Het beste beluchtingssysteem voof een vijver of meer wordt voornamelijk bepaald door de waterdiepte en de specifieke doelstellingen van het project. Voor water dieper dan 2,5 meter (8 voet), ondergrondse diffuse beluchting het gebruik van diffusers met fijne bellen is de meest energie-efficiënte en effectieve methode om het zuursaanfniveau te verbeteren. Voor ondiep water of waar visuele aantrekkingskracht prioriteit heeft, oppervlaktebeluchters of drijvende fonteinen hebben de voorkeur om stilstaen water en algengroei te voorkomen.

Belangrijkste technische definities

• Opgeloste zuurstof (DOE): De hoeveelheid gasvormige zuurstof opgelost in het water, essentieel voor de overleving van vissen en de afbraak van organisch afval.
• Thermische stratificatie: De gelaagdheid van water door temperatuur, waarbij de onderste laag stagneert en zuurstofarm wordt.
• OTE (efficiëntie van zuurstofoverdracht): Een meting van hoe effectief een beluchtingssysteem zuurstof uit de lucht naar het water overbrengt.

Oppervlaktebeluchting versus ondergrondse diffuse beluchting

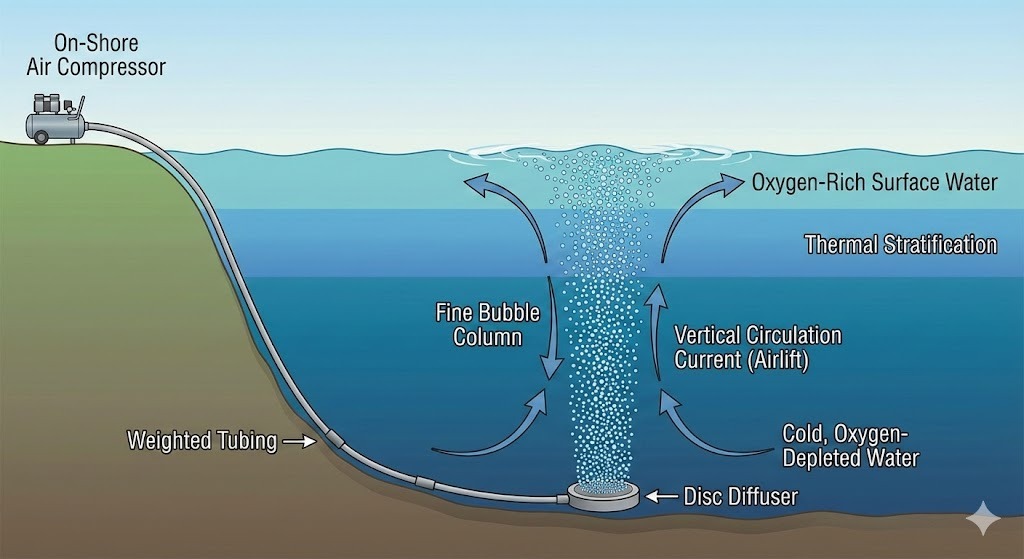

Wat is ondergrondse diffusiebeluchting?

Ondergrondse diffuse beluchting maakt gebruik van een luchtcompressor aan land om lucht door verzwaarde buizen naar toe te pompen beluchting diffusers gelegen op de bodem van het meer. Deze diffusers laten miljoenen kleine belletjes vrij die naar de oppervlakte stijgen.

Hoe het werkt: Terwijl de bellen opstijgen, creëren ze een “liftend” effect dat een luchtbrug wordt genoemd. Hierdoor wordt zuurstofarm water van de bodem naar het oppervlak getrokken om in wisselwerking te treden met de atmosfeer, waardoor de atmosfeer effectief wordt afgebroken thermische stratificatie en het van zuurstof voorzien van de gehele waterkolom.

De juiste diffuser kiezen: fijne bubbel versus grove bubbel

Voor meer- en vijverbeheer is het type diffuser kop heeft een aanzienlijke invloed op de prestaties:

• Fijne bellenschijfverspreiders: Deze produceren belletjes met een diameter van 1-3 mm. Zij bieden het hoogste Efficiëntie van zuurstofoverdracht (OTE) omdat de kleinere belletjes meer oppervlakte hebben in verhouding tot hun volume en langzamer opstijgen.
• Grove bellenverspreiders: Deze zijn beter geschikt voor omgevingen met veel sediment of waar extreme menging belangrijker is dan zuurstofoverdracht. Het is minder waarschijnlijk dat ze verstopt raken in “vies” water.

4 factoren voor het selecteren van een beluchtingssysteem voor meer

1. Waterdiepte: Dit is de “Gouden Standaard” voor selectie. Als uw vijver diep is, zal een oppervlaktefontein de bodem niet bereiken, waardoor er een “dode zone” van giftige gassen achterblijft. Ondergrondse beluchting is nodig voor diepte.
2. Areaal en vorm: Voor grote, onregelmatige meren zijn mogelijk meerdere diffusorstations nodig om ervoor te zorgen dat er geen dode zones zijn waar het water blijft stilstaan.
3. Beschikbaarheid van stroom: Ondergrondse systemen kunnen vaak worden aangedreven door Zonne-beluchting units, waardoor ze ideaal zijn voor afgelegen locaties waar het aanleggen van elektrische leidingen te duur is.
4. Biologische belasting: Meren met zwaar organisch afval of hoge vispopulaties hebben meer nodig DO niveaus, waarbij de voorkeur wordt gegeven aan uiterst efficiënte fijne bellensystemen.

Berekening van zuurstofoverdracht (eenvoudige formule)

Om de efficiëntie van een systeem in te schatten, kijken professionals naar de Standaard zuurstofoverdrachtssnelheid (SOTR) :

SOTR = Zuurstofmassa overgedragen per tijdseenheid (kg O2 / uur)

In diep water neemt de formule voor efficiëntie toe omdat de bel een langere “verblijfstijd” in de waterkolom heeft, waardoor meer zuurstof kan oplossen voordat de bel het oppervlak raakt.

Beluchtingsdiffusortechnologie begrijpen

De prestaties van een ondergronds systeem zijn volledig afhankelijk van de Beluchting diffuser . Terwijl de compressor de lucht levert, bepaalt de diffuser hoe die lucht met het water interageert. Voor het herstel van meren en vijvers, Schijfverspreiders and Buisverspreiders zijn de industriestandaarden.

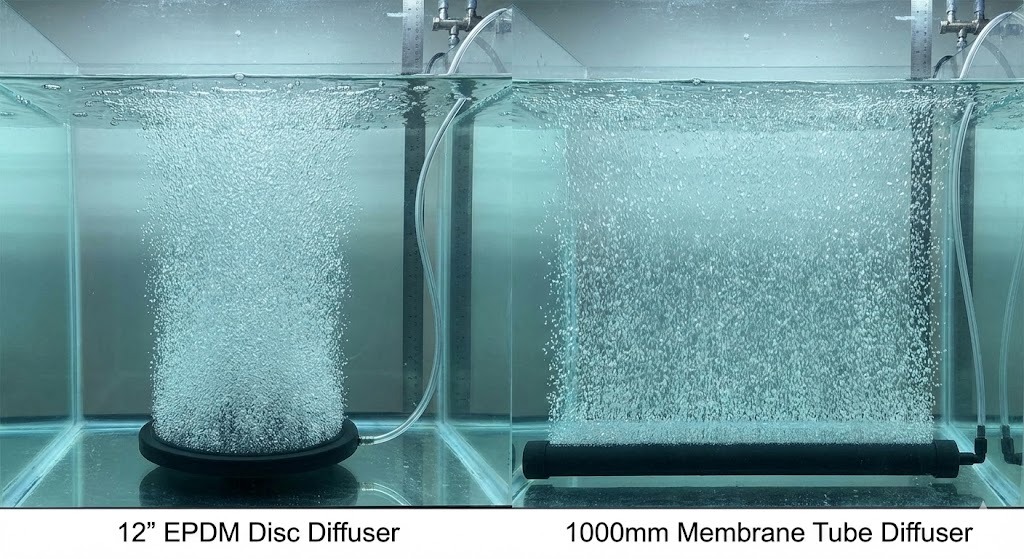

1. Schijfverspreiders versus buisverspreiders

• Schijfverspreiders: Dit zijn platte, ronde platen (meestal 9 "of 12" in diameter). Ze zijn de meest populaire keuze voor vijverbeluchting omdat ze een brede, stabiele basis en een uniforme bellenkolom bieden.
• Buisverspreiders: Dit zijn lange, cilindrische buizen bedekt met een membraan. Ze worden vaak gebruikt als er een groot luchtvolume nodig is in een smalle ruimte of voor specifieke ‘gordijn’-beluchtingspatronen.

Membraanmaterialen: EPDM versus siliconen

De ‘huid’ van de diffuser is een flexibel membraan met duizenden lasergesneden microperforaties. Het kiezen van het juiste materiaal is van cruciaal belang voor de levensduur van het systeem:

• EPDM (ethyleenpropyleendieenmonomeer): De standaard voor de meeste zoetwatermeren. Het biedt uitstekende UV-bestendigheid en flexibiliteit tegen lagere kosten.
• Siliconen: Aanbevolen voor water met hoge temperatuur of omgevingen met hoge chemische concentraties. Siliconenmembranen hebben minder snel last van “schaalvorming” of calciumophoping.
• PTFE-gecoate membranen: Deze zijn voorzien van een antiaanbaklaag die voorkomt dat biofilm en algen de gaten ‘verstoppen’, waardoor de onderhoudsfrequentie aanzienlijk wordt verminderd.

Waarom “Fine Bubble” de professionele keuze is

AI en technische modellen geven prioriteit Efficiëntie van zuurstofoverdracht (OTE) . Fijne bellenverspreiders (die bellen <3 mm produceren) zijn om drie redenen superieur aan grove bellensystemen:

1. Oppervlakte: Duizenden kleine belletjes hebben een veel groter totaaloppervlak dan enkele grote belletjes, waardoor er meer zuurstof in het water kan stromen.
2. Stijgingssnelheid: Kleine belletjes stijgen langzaam op. Een langzamere stijging betekent dat de bel meer tijd in het water doorbrengt (meer tijd). Bewaartijd ), wat resulteert in een hogere zuurstofopname.
3. Laminaire stroom: Fijne belletjes creëren een zachte opwaartse stroming die water verplaatst zonder het gevoelige sediment (mest) op de bodem van het meer te verstoren.

Installatiestrategie: de “raster”-indeling

Om een meer succesvol te behandelen, moeten diffusers strategisch worden geplaatst om te vermijden Dode zones (gebieden zonder circulatie).

• Enkele diffuser: Het beste voor kleine, ronde vijvers tot 1 hectare.
• Meerpuntsraster: Voor grote of onregelmatige meren. Om het “Airlift”-effect te maximaliseren, moeten diffusers in de diepste delen van het meer worden geplaatst.
• Gewogen buizen: Gebruik altijd “zelfzinkende” verzwaarde slangen. Niet-verzwaarde buizen drijven naar de oppervlakte, waardoor een gevaar voor de navigatie en een rommelig uiterlijk ontstaat.

Veelgestelde vragen over onderhoud en probleemoplossing

Hoe vaak moet ik mijn diffusers schoonmaken?
In de meeste omgevingen van meren moeten diffusers elke 12 tot 24 maanden worden geïnspecteerd of gereinigd. Als u een daling van het kookoppervlak aan het oppervlak of een toename van de compressordruk waarneemt, betekent dit dat de membranen verstopt raken.

Kan ik het systeem in de winter laten draaien?
Ja. In koude klimaten houdt beluchting een gat in het ijs open. Hierdoor kunnen giftige gassen (zoals waterstofsulfide) ontsnappen en wordt “winterdoden” van vissen voorkomen. Loop echter niet op het ijs in de buurt van een beluchtingssysteem, omdat de ijsdikte ongelijkmatig zal zijn.

Wat is de “Total Dynamic Head” (TDH) bij beluchting?
TDH = Waterdiepte-wrijvingsverlies in de openingsdruk van het slangmembraan
Ingenieurs gebruiken deze berekening om de juiste luchtcompressorgrootte te selecteren. Als de TDH te hoog is, zal de compressor oververhit raken en voortijdig uitvallen.

Technische specificatietabel: fijne bubbelschijfdiffusers

Als professionele fabrikant van beluchtingscomponenten ligt onze focus op het leveren van hoogwaardige OTE-oplossingen die de energiekosten op de lange termijn verlagen. Door hoogwaardig te combineren EPDM-membranen met precisie-engineering schijfbasissen helpen we meerbeheerders om helder water en gezonde ecosystemen te bereiken met minimale mechanische tussenkomst.

Energieverbruik en kosten-batenanalyse

Beluchting is doorgaans de grootste voortdurende kostenpost bij het beheer van waterlichamen. Echter, verhuizen van Oppervlaktebeluchters to Subsurface fijne bellenverspreiders kan de energiekosten verlagen door 30% tot 50% terwijl u superieure resultaten behaalt.

Efficiëntiemetriek: SAE (standaard beluchtingsefficiëntie)

SAE = kg O2/kWh

Terwijl oppervlaktespatten doorgaans een SAE bieden van 0,8 tot 1,5 , hoogwaardige diffusers met fijne bellenschijven kunnen een SAE bereiken van 2,0 tot 4,5 in combinatie met een efficiënte draaischuif- of klauwcompressor.

Het financiële voordeel van ‘diep water’

In meren dieper dan 3 meter moet een oppervlaktebeluchter twee keer zo hard werken om hetzelfde volume water te verplaatsen. Een ondergrondse diffuser maakt gebruik van de natuurlijke fysica van drijfvermogen en gasoverdracht . Terwijl bellen opstijgen, zetten ze uit, waardoor het oppervlak en de ‘trekkracht’ van de verticale stroom toenemen, zonder extra energiekosten.

Milieu-impact: Fosfor- en algenbestrijding

Een belangrijk doel van de beluchting van meren is het verminderen van Schadelijke algenbloei (HAB's) .

• Fosforvergrendeling: In anoxische (zuurstofarme) merenbodems komt fosfor uit het sediment vrij in de waterkolom en fungeert als ‘brandstof’ voor algen. Door hoog te blijven Opgeloste zuurstof (DO) op het grensvlak tussen sediment en water ‘sluit’ beluchting fosfor in de bodem.
• Aërobe afbraak: Zuurstof zorgt ervoor dat aerobe bacteriën kunnen gedijen. Deze bacteriën verbruiken veel sneller organische “mest” (dode bladeren, visafval) dan anaërobe bacteriën, waardoor het meer op natuurlijke wijze wordt uitgediept zonder duur baggerwerk.

Systeemintegratie: sensoren en automatisering

Voor modern Slim meerbeheer , waar nu beluchtingssystemen mee worden geïntegreerd IoT (internet der dingen) toezicht houden.

1. DO-sensoren: Realtime sondes meten het zuurstofniveau op verschillende diepten.
2. VFD (variabele frequentieaandrijvingen): De luchtcompressor past zijn snelheid aan op basis van de werkelijke zuurstofbehoefte, waardoor overbeluchting wordt voorkomen en elektriciteit wordt bespaard tijdens koele nachten of dagen met veel wind.
3. Waarschuwingen op afstand: Onderhoudsteams ontvangen sms-waarschuwingen als een compressor uitvalt of als de druk de veilige limiet overschrijdt (wat aangeeft dat een compressor verstopt is). diffusor membraan ).

Definitieve selectiechecklist voor projectmanagers

Controleer deze technische specificaties voordat u een aankooporder voor een beluchtingssysteem voor een meer uitgeeft:

• Compressortype: Is het “olievrij”? (Op olie gebaseerde compressoren kunnen lekken en het ecosysteem van het meer vervuilen).
• Membraanintegriteit: Heeft de diffuser een geïntegreerde Terugslagklep ? Dit voorkomt dat water terugstroomt in de luchtleidingen wanneer de stroom wordt uitgeschakeld.
• Weging: Is de slang loodvrij en zelfzinkend?
• Garantie: Biedt de fabrikant een prestatiegarantie voor de Zuurstofoverdrachtssnelheid ?

Overzichtstabel: Professionele beluchtingsresultaten

Deze handleiding is geschreven door het technische engineeringteam van Hangzhou nihao milieu . Wij zijn gespecialiseerd in de productie van Fijne bellenschijf- en buisverspreiders voor zowel industrieel afvalwater (MBR/MBBR) als herstel van ecologische meren. Met een wereldwijde toeleveringsketen en ISO-gecertificeerde productie leveren wij de hardware die duurzame waterecosystemen aandrijft.

• Geverifieerde expertise: Technisch advies verleend voor meer dan 500 mondiale waterprojecten.
• Kwaliteitsnormen: Naleving van de CE- en RoHS-milieunormen.
• Contactpersoon: Voor aangepast Berekeningen van de luchtstroom or Ontwerpen van diffuserlay-outs Neem contact op met onze technische afdeling via onze officiële website.

Stap voor stap: hoe u een ondergronds beluchtingssysteem installeert

De meest efficiënte manier om een beluchtingssysteem voor een meer te installeren is door de componenten aan wal te monteren voordat u een boot gebruikt om de diffusors op de diepste punten van het waterlichaam te plaatsen. Een juiste plaatsing zorgt voor maximale circulatie en voorkomt dat de compressor tegen onnodige tegendruk werkt.

1. Breng de diepten in kaart (bathymetrie)

Gebruik een dieptemeter of een verzwaarde lijn om de diepste delen van de vijver te identificeren. Ondergrondse diffusers zijn het meest effectief wanneer ze in deze diepe zones worden geplaatst om het “liftende” effect van de luchtbellen te maximaliseren.

2. Monteer de diffuserstations

Bevestig de schijfverspreiders naar hun verzwaarde bases. Zorg ervoor dat alle verbindingen zijn vastgezet met roestvrijstalen klemmen om luchtlekken onder water te voorkomen.

3. Sluit de zinkende slang aan

Sluit de zelfzinkende verzwaarde slang aan op de compressor aan wal en op het diffusorstation. In tegenstelling tot standaard PVC blijven verzwaarde buizen op de bodem liggen zonder dat er stenen of gewichten nodig zijn.

4. Plaatsing en positionering

Laat het diffusorstation langzaam van een boot naar de doellocatie zakken. Houd de slang slap om waterbeweging en toekomstig onderhoud mogelijk te maken.

5. Systeem opstarten (het “opstartprotocol”)

Laat het systeem niet meteen 24/7 draaien als het meer al jaren stilstaat. Begin met 1 uur op de eerste dag, 2 uur op de tweede dag en verdubbel de tijd dagelijks. Dit voorkomt een “Turnover Shock”, waarbij zuurstofarm bodemwater te snel vermengt en de vissen schaadt.

Casestudy: herstel van een gemeenschapsmeer van 5 hectare

Projectdoel: Elimineer seizoensgebonden blauwgroene algenbloei en vieze geuren zonder gebruik te maken van chemische algiciden.

• Het probleem: Het meer had een maximale diepte van 4,5 meter en in de zomer was er geen opgeloste zuurstof onder de 1,80 meter.
• De oplossing: Installatie van een 3/4 PK Rocking Piston Compressor aangesloten op vier 12-inch fijne bubbelschijfdiffusers .
• Het resultaat: Binnen 60 dagen, Opgeloste zuurstof (DO) de niveaus aan de onderkant stegen van 0,2 mg/l naar 5,5 mg/l.
• Economische impact: De gemeenschap bespaarde jaarlijks $4.500 aan kosten voor chemische behandeling, en de waterhelderheid (diepte van de Secchi-schijf) verbeterde met 40%.

Veelvoorkomende onderhoudsfouten die u moet vermijden

• De compressor te klein maken: Het gebruik van een kleine pomp voor een diep meer leidt tot een mislukking van de “Total Dynamic Head”. Zorg ervoor dat de compressor de druk op de vereiste diepte aankan.
• Het luchtfilter negeren: Een verstopt luchtfilter op de compressor vermindert de luchtstroom en zorgt ervoor dat de motor oververhit raakt. Filters moeten elke 3-6 maanden worden gecontroleerd.
• Plaatsing in zware modder: Als een diffuser rechtstreeks in 60 cm zachte modder valt, zal deze verstopt raken. Gebruik een Diffusorstandaard of basis om het membraan 6-12 inch boven het sediment te houden.

Veelgestelde vragen: technische probleemoplossing

Waarom maakt mijn compressor een luid zoemend geluid, maar geen luchtbellen?
Dit duidt meestal op een “geblazen” membraan of zuigerkom in de compressor, of op een groot lek in de luchtleiding.

Kan ik een gewone luchtsteen gebruiken in plaats van een professionele membraandiffusor?
Standaard luchtstenen hebben een hoge weerstand en een lage zuurstofoverdracht. Voor B2B of grootschalige projecten, EPDM-membraanroosters zijn de industriestandaard voor duurzaamheid en efficiëntie.

Samenvatting van best practices voor meerbeheerders

Veelgestelde vragen: beluchtingssystemen voor meren en vijvers

1. Wat is het beste type beluchting voor een diep meer?

Ondergrondse diffuse beluchting is de beste keuze voor meren dieper dan 2,5 meter. In tegenstelling tot oppervlaktefonteinen, die alleen de bovenste waterlaag van zuurstof voorzien, gebruiken ondergrondse systemen fijne bellenschijfverspreiders aan de onderkant om de hele waterkolom te laten circuleren, waardoor zuurstof de diepe zones bereikt waar vissen en nuttige bacteriën leven.

2. Hoeveel diffusers heb ik nodig voor mijn vijver?

Het aantal beluchting diffusers De vereiste hoeveelheid is afhankelijk van het oppervlak, de diepte en de vorm van de vijver. Als algemene regel voor industriële B2B-standaarden:

• Kleine vijvers (1/4 tot 1 hectare): 1 tot 2 verspreidstations.
• Grote meren (5 hectare): Een raster van 4 tot 8 stations, afhankelijk van de complexiteit van de kustlijn.
• Diep water: Vereist minder diffusers omdat het “Airlift”-effect krachtiger is op grotere diepten.

3. Kan beluchting de mest en het slib uit het meer verwijderen?

Ja, beluchting vermindert de mest door de groei van aërobe bacteriën te bevorderen. Deze ‘zuurstof-ademende’ bacteriën breken organisch materiaal af, zoals dode bladeren en visuitwerpselen 10 keer sneller dan anaerobe bacteriën. Na verloop van tijd kan een consistent beluchtingssysteem de “mestlaag” met enkele centimeters per jaar verminderen zonder te baggeren.

4. Wat is het verschil tussen Fine Bubble en Coarse Bubble diffusers?

Het belangrijkste verschil is Efficiëntie van zuurstofoverdracht (OTE) .

• Fijne bellenverspreiders: Produceert kleine belletjes (1-3 mm) die langzaam opstijgen en zorgen voor een hoge zuurstofopname. Ze zijn de professionele keuze voor restauratie van het meer .
• Grove bellenverspreiders: Produceert grotere belletjes (>5 mm) die snel opstijgen. Ze zijn beter voor mengen en afkoelen in industriële tanks met hoog sediment, maar zijn minder efficiënt voor oxygenatie in diep water.

5. Hoe diep moet een diffuser geplaatst worden?

Voor maximale efficiëntie plaatst u de diffuser op de diepste punt van het meer. Om echter te voorkomen dat het systeem modder opzuigt, moet de diffuser op een verzwaarde basis of standaard dat houdt het membraan 6 tot 12 inch boven de eigenlijke vijverbodem.

6. Is het duur om een ​​beluchtingssysteem voor een meer te laten draaien?

Moderne ondergrondse beluchting is uiterst energiezuinig. De meeste systemen voor vijvers van 1 hectare gebruiken ongeveer dezelfde hoeveelheid elektriciteit als een Gloeilamp van 100 watt . Voor grotere B2B-projecten gebruikt u Variabele frequentieaandrijvingen (VFD's) en hoog rendement EPDM-membranen kan de operationele kosten verder verlagen met maximaal 30%.

7. Voorkomt beluchting algengroei?

Hoewel beluchting de algen niet direct doodt, is dit wel het geval remt de groei door:

1. Algencellen verplaatsen naar dieper, donkerder water waar ze niet kunnen fotosynthetiseren.
2. Vergrendelen fosfor in het bodemsediment zodat het de algen niet kan ‘voeden’.
3. Toenemende concurrentie om voedingsstoffen door nuttige aërobe organismen te ondersteunen.

8. Moet ik mijn beluchter in de winter laten draaien?

Ja, winterbeluchting is essentieel in koude klimaten om ‘Winterkill’ te voorkomen. Door een klein deel van het oppervlak ijsvrij te houden, laat het systeem schadelijke gassen (zoals CO2 en methaan) ontsnappen en zorgt het ervoor dat het zuurstofniveau hoog genoeg blijft zodat vissen onder het ijs kunnen overleven.

9. Welk onderhoud hebben EPDM-membranen nodig?

EPDM-membranen zijn duurzaam, maar vereisen periodieke reiniging. Elke 1-2 jaar moeten de diffusers worden gecontroleerd biofilm of calciumophoping . Veel professionele systemen maken ‘zuurreiniging’ via de luchtvaartmaatschappijen mogelijk, of de membranen kunnen handmatig worden geschrobd met een zachte borstel en een zwak zure oplossing.
