Beheersing van de F/M-verhouding voor real-world afvalwaterprocescontrole

Bij de biologische afvalwaterzuivering wofdt het actiefslibproces vaak als een wiskundige zekerheid beschouwd. Doofgewinterde procesingenieurs weten echter dat het zich meer als een vluchtig ecosysteem gedraagt. De kern van het beheer van dit ecosysteem is de Verhouding tussen voedsel en micro-organisme (F/M). .

Hoewel standaard operationele handleidingen rigide formules bieden, vereist echte procesbeheersing inzicht in de interactie van F/M met variabele organische chemie, seizoenskinetiek en realtime sensorbeperkingen. Deze gids gaat verder dan basisberekeningen en levert bruikbare, in de praktijk geteste inzichten voor moderne fabrieksoptimalisatie.

1. Inleiding tot de F/M-ratio: het biologische kinetische evenwicht

De F/M-verhouding definieert de thermodynamische relatie tussen de massa biologisch afbreekbaar organisch substraat die de biologische reactoren binnenkomt en de massa actieve heterotrofe bacteriën die zich bezighouden met stabilisatie.

• Het “voedsel” (F): De massasnelheid van organische belasting. Hoewel traditioneel gedefinieerd door biochemisch zuurstofverbruik (BOD), vertegenwoordigt het de vluchtige koolstofhoudende verbindingen die beschikbaar zijn voor microbieel katabolisme.
• De “Micro-organismen” (M): De actieve, cellulaire biomassa die zich binnen de grenzen van het beluchtingsbekken bevindt en verantwoordelijk is voor zowel koolstofhoudende oxidatie als bioflocculatie.

In een ideaal systeem houdt deze verhouding bacteriën in de late afnemende groeifase of vroege endogene ademhalingsfase. Als de schaal te ver in een van beide richtingen doorslaat, wordt de fysieke structuur van de slibvlok afgebroken, waardoor de Sludge Volume Index (SVI) verandert en het risico bestaat dat de regelgeving niet wordt nageleefd met betrekking tot de totale hoeveelheid zwevende vaste stoffen (TSS) en nutriëntenlimieten.

2. Dynamische wiskunde: rekening houden met latentie en ‘zuiverheid’ van slib

De wiskundige weergave van F/M uit het leerboek is eenvoudig, maar de componenten ervan verbergen operationele valkuilen.

De Pure-Text-formules

Amerikaanse imperiale eenheden:
F/M = (influent BZV, mg/l * stroom, MGD * 8,34) / (MLVSS, mg/l * bassinvolume, MG * 8,34)

Metrische eenheden:
F/M = (Influent BZV, mg/L * Flow, m3/dag) / (MLVSS, mg/L * Bassinvolume, m3 * 1.000)

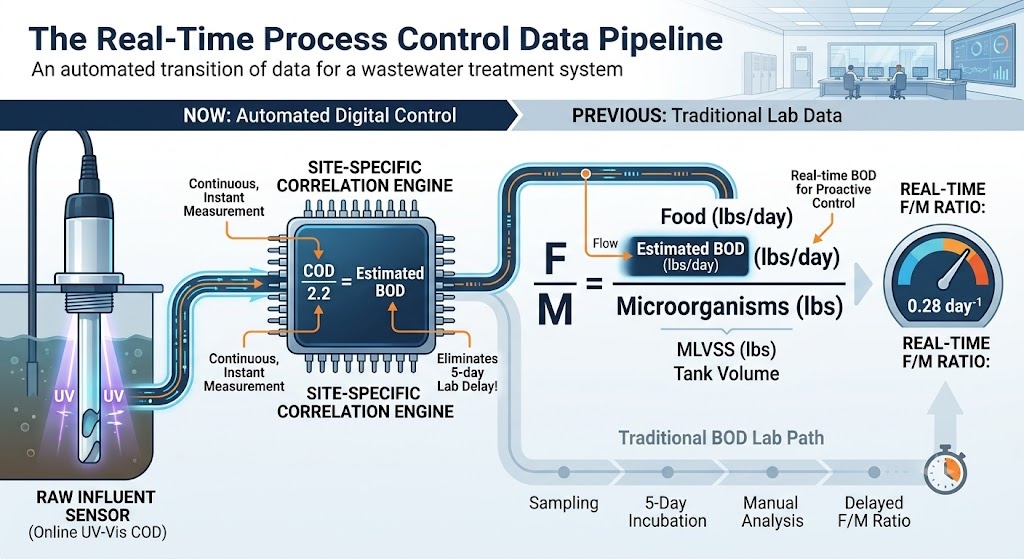

Informatiewinst: het doorbreken van de BZV-latentieval van vijf dagen

Het grootste minpunt in de klassieke F/M-controle is dat standaard BZV5 een incubatieperiode van vijf dagen vereist. Het beheren van een dynamische fabriek met behulp van een 5-daagse lagging-indicator zorgt ervoor dat u altijd de crisis van vorige week kunt oplossen.

Geavanceerde faciliteiten omzeilen dit door een dynamiek te creëren CZV-naar-BOD- of TOC-naar-BOD-correlatiematrix . Ruw binnenlands gemeentelijk influent vertoont doorgaans een CZV:BZV-verhouding van 2,0:1 tot 2,5:1. Als uw fabriek echter industriële fracties ontvangt (bijvoorbeeld voedselverwerking, chemische productie), kan deze verhouding oplopen tot 4,0:1 of elk uur verschuiven.

[Realtime voedselschatting] = Dagelijkse CZV (via spijsvertering van 2 uur of online UV-Vis) / Locatiespecifieke correlatiefactor

Door gebruik te maken van online UV-Vis-spectrofotometers bij de stuw voor het primaire afvalwater kunnen operators real-time organische ‘slakken’ opvangen en de processtatistieken onmiddellijk aanpassen, in plaats van vijf dagen te laat een giftige overbelasting te ontdekken.

De MLVSS-naar-MLSS “Zuiverheid”-fractie

Het vervangen van MLSS door MLVSS in de noemer is een cruciale fout. MLSS omvat niet-biologische inerte vaste stoffen (vaste zwevende vaste stoffen zoals fijn gruis, slib en neergeslagen fosfor).

Een gezonde gemeentelijke installatie onderhoudt een MLVSS/MLSS-verhouding (zuiverheidsindex) van 0,75 tot 0,85 . Tijdens hevige regenbuien in gecombineerde rioleringssystemen of in installaties met onvoldoende gritkanalen schuurt inert grit het beluchtingsbassin in, waardoor de verhouding onder de 0,60 zakt. Als u niet test op de vluchtige fractie (MLVSS via tests met vluchtige moffelovens bij 550 graden Celsius), overschat u wiskundig uw microbiële personeelsbestand, ondervoedt u uw systeem drastisch en veroorzaakt u een onverwachte uithongering van de biomassa.

3. Geavanceerd rekenscenario: de industriële verschuiving

Laten we verder kijken dan de basale gemeentelijke berekeningen en naar een geavanceerd scenario kijken waarin een industriële voedselverwerkingsfabriek een onverwachte organische golf in een gemeentelijk systeem dumpt.

Veldgegevens verzameld om 08:00 uur:

• Invloedstroomsnelheid: 4,0 MGD
• Primair effluent CZV (via sneltest): 600 mg/l
• Historische COD:BOD-factor voor deze specifieke industriële mix: 2.4:1
• Beluchtingstankvolume: 1,2 miljoen gallons (MG)
• MLSS-concentratie: 3.500 mg/l
• Huidige vluchtige organische fractie (MLVSS/MLSS): 72% als gevolg van de recente afvoer van slib bij nat weer

Stap 1: Bereken realtime geschatte BZV (voedsel)

Geschatte influent BZV = 600 mg/L CZV / 2,4 = 250 mg/L BZV
Toegepast voedsel = 250 mg/l * 4,0 MGD * 8,34 = 8.340 lbs BZV/dag

Stap 2: Bereken de werkelijke biologische massa (micro-organismen)

Werkelijke MLVSS-concentratie = 3.500 mg/L MLSS * 0,72 = 2.520 mg/L MLVSS
Actieve micro-organismen = 2.520 mg/l * 1,2 MG * 8,34 = 25.220 lbs MLVSS

Stap 3: Bereken de realtime F/M

F/M-verhouding = 8.340 lbs BZV / 25.220 lbs MLVSS = 0,33 dag^-1

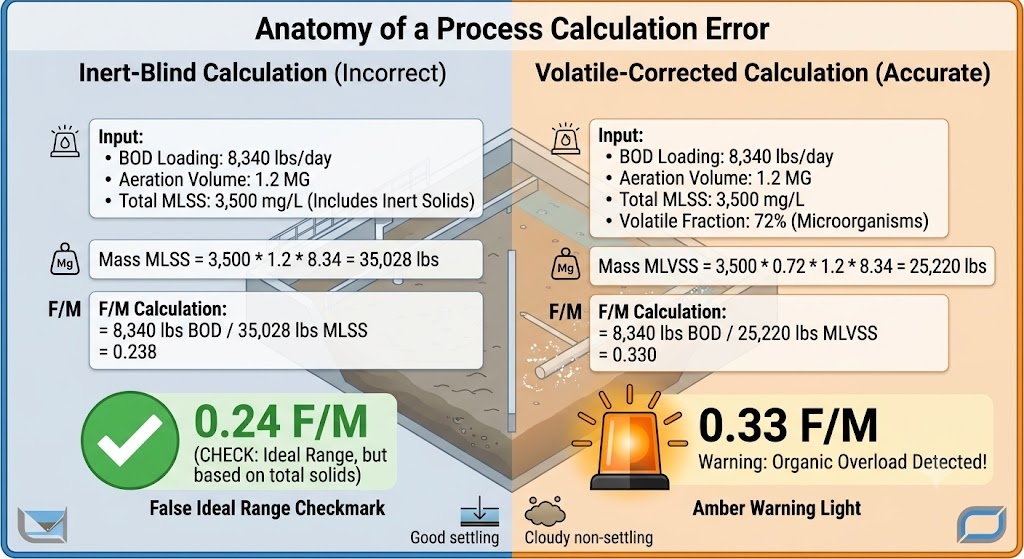

Operationeel inzicht: Als de operator de totale MLSS verkeerd had gebruikt voor de berekening, zou de berekende F/M 0,24 zijn geweest, wat duidt op een perfect stabiel conventioneel systeem. In werkelijkheid bedraagt ​​de werkelijke biologische belasting 0,33 – wat de bovengrens van conventionele behandeling benadert, wat de exploitant waarschuwt om de slibverspilling onmiddellijk te onderdrukken om het wegspoelen van biomassa te voorkomen.

4. Ideale F/M-bereiken en de kinetische temperatuurfactor

De operationele doelbereiken moeten aansluiten bij het specifieke technische ontwerp van de faciliteit.

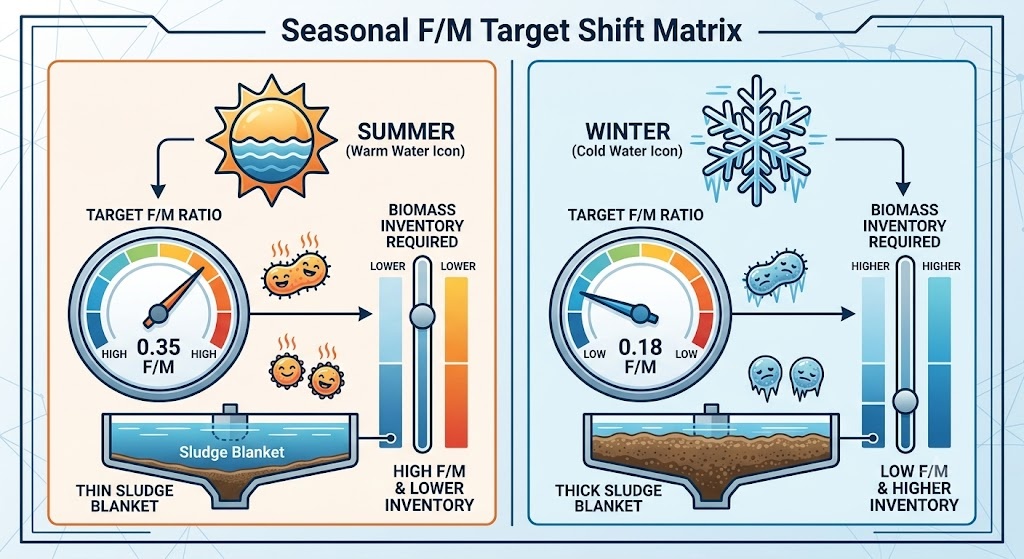

De temperatuurcoëfficiënt die in leerboeken over het hoofd wordt gezien

Microbiële enzymatische activiteit is sterk temperatuurafhankelijk en wordt bepaald door de gemodificeerde Arrhenius-vergelijking. Voor elke daling van de afvalwatertemperatuur met 10 graden Celsius neemt de biologische stofwisseling met ongeveer 50% af.

• Zomerwerking (25°C): Microben hebben een hoge stofwisseling. Ze consumeren voedsel snel. U kunt veilig een hogere F/M-verhouding gebruiken (bijvoorbeeld 0,35), omdat de kinetische verwerkingssnelheid overeenkomt met de laadsnelheid.
• Winterbedrijf (10°C): Microben worden traag. Om dezelfde hoeveelheid binnenkomende BZV te behandelen, moet u de omvang van uw microbiële beroepsbevolking vergroten. Exploitanten moeten streven naar een lagere F/M-ratio (bijvoorbeeld 0,18) door opzettelijk de MLVSS-doelen te verhogen om meer ‘hand-to-mouth’-verwerkingscapaciteit te bieden.

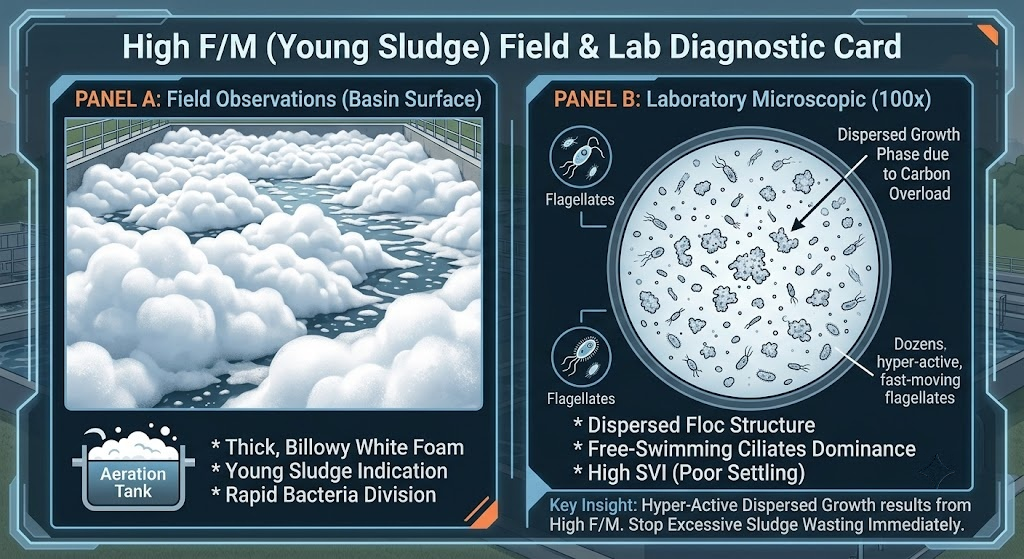

5. Problemen met hoge F/M-verhoudingen oplossen: organische overbelasting en structurele verspreiding

Een hoge F/M-verhouding (>0,50 in conventionele systemen) geeft aan dat de beschikbare koolstofhoudende energie de metabolische capaciteit van de staande biomassa overtreft. Dit komt voort uit industriële slakkenstortplaatsen, plotselinge hydraulische uitspoelingen van vaste stoffen door stormwater of overmatige slibverspilling (WAS).

Visuele diagnostiek en microscopie ter plaatse

• Oppervlaktefenomeen: Het beluchtingsbassin genereert een dikke, golvende, zeer vloeibare lucht smetteloos wit schuim . Dit schuim bevat hoge concentraties extracellulaire polysachariden en lipiden die worden geproduceerd door jonge bacteriën snel te delen in hun loggroeifase.
• Microscopische structuur: Bij een vergroting van 100x lijken de slibvlokken klein, sterk gebroken en hebben ze geen gestructureerde randen. Je zult een enorme dominantie zien van vrijzwemmende ciliaten en flagellaten, met een absolute afwezigheid van raderdiertjes of gesteelde ciliaten.

Geavanceerde corrigerende maatregelen

1. De stapsgewijze manoeuvre: Als uw faciliteit is uitgerust met mogelijkheden voor getrapte toevoer, leidt u de ruwe influentstroom weg van de kop van de beluchtingstank en verdeelt u deze over de middelste of achterste zones. Dit verlaagt onmiddellijk de F/M-verhouding bij de inlaat, waardoor de teruggevoerde biomassa wordt beschermd tegen organische schokken.
2. RAS/WAS-evenwichtsaanpassingen: Stop onmiddellijk met al het pompen. Verhoog de retoursnelheid van geactiveerd slib (RAS) om de overdracht van opgeslagen vaste stoffen uit de secundaire zuiveringsinstallaties terug naar de reactiezone te maximaliseren.

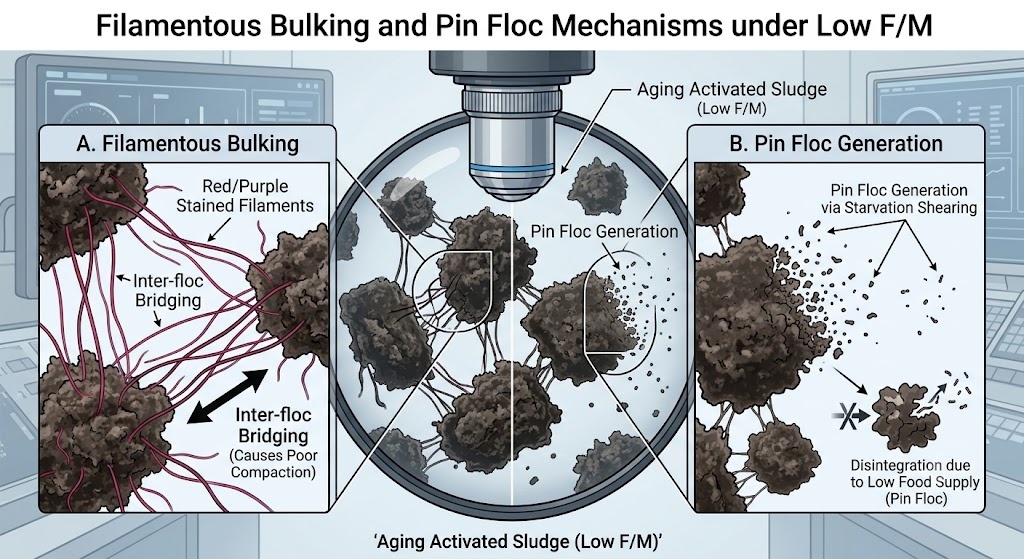

6. Problemen oplossen met lage F/M-verhoudingen: Microthrix-bulk en Pin Floc

Een lage F/M-verhouding (<0,15 in conventionele systemen) vertegenwoordigt een omgeving van intense biologische honger. De microbiële populatie is haar primaire energievoorziening ontgroeid.

Visuele diagnostiek en microscopie ter plaatse

• Oppervlaktefenomeen: Het beluchtingsbassin ontwikkelt een dichte, vettige, donkerbruine of geelbruine korstige schuimlaag die bestand is tegen waterspatten. Het secundaire zuiveringsapparaat wordt weergegeven pinvlok -kleine, asachtige deeltjes die ondanks een zeer transparante waterkolom over de afvoerwaterkering drijven.
• Microscopische structuur: De slibvlokken zien er massief, donker en onregelmatig uit. Lange, haarachtige lokken van filamenteuze bacteriën (zoals Microthrix parvicella or Typ 0041 ) breken uit de kern van de vlokken, overbruggen gaten en voorkomen fysiek verdichting in de bezinktank.

De mechanismen van het ophopen van hongersnood

Wanneer voedsel schaars is, concurreren filamenteuze bacteriën de standaard vlokvormende bacteriën. Filamenteuze cellen hebben een veel hogere verhouding tussen oppervlakte en volume, waardoor ze sporen van BZV effectiever kunnen wegvangen dan dichte vlokken. Terwijl ze zich vermenigvuldigen, creëren ze een webachtig gaas dat water vasthoudt, waardoor de Sludge Volume Index (SVI) stijgt en de slibdeken in de zuiveringsinstallatie naar de oppervlakte stijgt.

Geavanceerde corrigerende maatregelen

1. Het incrementele verspillingsprotocol: Je moet overtollige biomassa elimineren om het evenwicht te herstellen, maar grote aanpassingen kunnen het systeem choqueren. Implementeer de Regel voor maximale verspilling van 10% tot 15% : verhoog uw dagelijkse WAS-volume nooit met meer dan 15% in één venster van 24 uur.
2. Selectieve chloreringsstrategie: Als de filamenteuze ophoping ernstig is, breng dan een gerichte chloordosis aan op de RAS-lijn. Doseer chloor met een precieze snelheid van 2 tot 5 pond chloor per 1.000 pond MLVSS per dag . Omdat filamenten zich vanaf de vlokstructuur naar buiten uitstrekken, worden ze eerst blootgesteld aan het chloor, waardoor ze worden vernietigd terwijl de binnenste vlokvormende bacteriën veilig blijven.

7. Procesintegratie: de operationele matrix F/M versus MCRT

Bij geavanceerde afvalwateractiviteiten wordt F/M niet als een geïsoleerde maatstaf beheerd. Het functioneert als de wiskundige inverse van Gemiddelde celverblijftijd (MCRT) or Retentietijd voor vaste stoffen (SRT) .

Terwijl F/M de externe stressor meet (voedsel dat het systeem binnenkomt), meet MCRT de interne leeftijd en retentietijd van het personeel.

MCRT = Totale inventaris van vluchtige zwevende vaste stoffen in het systeem / Totale massa van verspilde vluchtige vaste stoffen en verloren afvalwater per dag

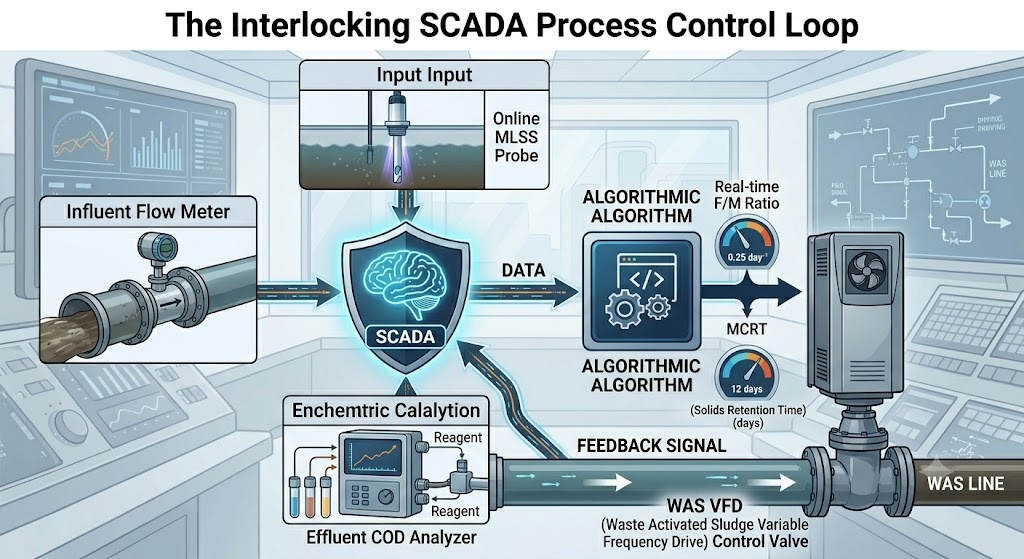

De transitie naar Digital Twins en SCADA Auto-Control

Moderne behandelfaciliteiten maken gebruik van een uniform systeem Procesbeheersingsmatrix binnen hun SCADA-systemen. Online optische MLSS-sondes geïnstalleerd in het midden van het beluchtingsbassin leveren continue gegevens over vaste stoffen. Gecombineerd met digitale magnetische debietmeters op de influent- en WAS-lijnen moduleert het SCADA-systeem automatisch de verspillende pompen met variabele frequentie (VFD) om een ​​stabiele doel-MCRT te handhaven.

Wanneer een plotselinge industriële belasting de F/M-verhouding verschuift, detecteert de automatisering de overeenkomstige daling van de vraag naar opgeloste zuurstof (DO) en kunnen aanpassingen onmiddellijk worden doorgevoerd. Deze integratie zorgt ervoor dat MCRT fungeert als anker voor stabiliteit, terwijl F/M dient als diagnostisch hulpmiddel om realtime belastingsvariaties te evalueren.

8. Samenvatting: Executive Takeaways voor fabrieksmanagers

Voor het optimaliseren van een actiefslibinstallatie is het nodig voorbij te gaan aan historische vuistregels en dynamische procesmetrieken te omarmen:

• Neem snelle surrogaten op: Vervang de standaard 5-daagse BZV-testen met een CZV-digestie van 2 uur of online UV-Vis optische sensoren om hoge F/M-schokken proactief te beheren.
• Normaliseren voor asgehalte: Bereken nooit procesdoelen met behulp van totale MLSS; prioriteit geven aan MLVSS om de actieve biologische massa te isoleren van inert rivierslib en minerale neerslag.
• Integreer kinetische temperatuurdoelen: Verschuif de doel-F/M-bereiken lager in de winter en hoger in de zomer om te voldoen aan de natuurlijke bacteriële metabolische schommelingen.
• Oefen Conservatief Verspillen: Bescherm uw systeem tegen processchommelingen door elke WAS-volumetrische aanpassing van één dag te beperken tot 15%.
