MBBR versus actiefslibproces (ASP): vergelijking en retrofitselectielogica

Door: Kate Chen
E-mail: [email protected]
Date: Aug 20th, 2026

Introductie

Het actiefslibproces (ASP) is het meest toegepaste biologische behandelingsproces bij de behandeling van gemeentelijk afvalwater, terwijl MBBR een biofilm met aangehechte groei in het systeem introduceert om een dual-biomassaregime van "zwevende aangehechte" groei te creëren.

De twee zijn geen vervangers van elkaar, maar passen bij verschillende scenario's: voor nieuwe fabrieken hangt de beslissing af van de voetafdruk en de effluentvereisten, terwijl deze voor retrofits afhangt van de bestaande tanks en investeringsbeperkingen.

Dit artikel vergelijkt de twee processen op zes dimensies – voetafdruk, slibconcentratie, schokbestendigheid, energieverbruik, bediening en onderhoud, en retrofitproblemen – met een focus op de selectielogica en de belangrijkste overwegingen voor het ombouwen van een actiefslibtank naar MBBR (hybride), en bevat een algemene casestudy voor gemeentelijke capaciteitsuitbreiding.

Verschillen in principe: opgeschorte groei versus aanhoudende groei

123

ASP maakt gebruik van gesuspendeerd actief slib (typische waarde MLSS 2–5 g/l) om organische stoffen en stikstof te verwijderen; MBBR voegt zwevende biofilmdragers toe aan de tank (vulverhouding 20%–50%, referentiewaarde), waarbij de biofilm aan het mediaoppervlak is bevestigd.

Dit levert een hogere biomassa per eenheid tankvolume op, en de DO-gradiënt in de biofilm creëert op natuurlijke wijze aërobe/anoxische micro-omgevingen die gelijktijdige nitrificatie en denitrificatie bevorderen.

MBBR is ontstaan in Noord-Europa (Noorwegen, jaren 80) en wordt veel gebruikt bij Europese retrofits van bestaande tanks; na de introductie in China verspreidde het zich snel in gemeentelijke moderniserings-/uitbreidingsprojecten en industriële afvalwatertoepassingen.

234

Zesdimensionale vergelijking

Afmeting	Actief slibproces (ASP)	MBBR	Opmerkingen
Voetafdruk / tankvolume	Groter; HST 6–10 uur (typische waarde)	Kan worden verminderd met 30%–50% (referentiewaarde)	Hogere volumetrische belasting
Slibconcentratie	MLSS 3–5 g/l (typische waarde)	Geschorste biofilmbiomassa van 2–4 g/l equivalent	Hogere totale biomassa
Weerstand tegen schokbelasting	Matig; gevoelig voor schokbelastingen	Sterker; biofilm is bestand tegen schokken en toxiciteit	Duidelijk voordeel voor industrieel afvalwater
Energieverbruik	Beluchting slibretour, conventioneel	Iets hogere beluchtingsintensiteit voor mediafluïdisatie; De slibretour kan worden verminderd	Gecombineerde beoordeling nodig
Bediening en onderhoud	Moet het ophopen van slib beheersen; grote slibproductie	Periodieke inspectie van retentieschermen; lagere slibproductie	Laag risico op slibbulking
Moeilijkheidsgraad bij renovatie	—	Laag-medium; kan gebruik maken van bestaande tanks	Vereist schermen en media, beluchting opnieuw controleren

Selectiebeslissingslogica

Nieuwe installaties: kies op basis van de afvalwatervereisten en locatiebeperkingen

Wanneer de effluenteisen streng zijn en land schaars is, kunnen MBBR- en MBBR ASP-combinaties (hybride) tegelijkertijd voldoen aan de CZV- en ammoniakvereisten binnen een kleiner tankvolume.

MBBR is ook aantrekkelijk als de installatie gevoelig is voor slibafvoerkosten, omdat er minder slib wordt geproduceerd (referentie: ongeveer 0,3–0,5 kg slib per kg verwijderde BZV5, lager dan conventionele processen).

Media-investeringen en schermonderhoud moeten echter worden opgenomen in de kosten gedurende de hele levenscyclus; de bouwfase alleen mag niet de enige overweging zijn.

Retrofitprojecten: volumebeperkingen en strengere effluentnormen zijn de belangrijkste drijfveren

Veel gemeentelijke fabrieken in China worden geconfronteerd met de dubbele vraag van "capaciteitsuitbreiding, strengere effluentnormen" (bijvoorbeeld het upgraden van klasse B naar klasse A niveau 1), terwijl in Europa en Noord-Amerika renovatie van verouderde faciliteiten en toename van de belasting gebruikelijk zijn.

Als er geen extra land beschikbaar is, is het ombouwen van bestaande aerobe tanks naar hybride MBBR een gebruikelijke route: het doseren van media in de bestaande tanks en het installeren van retentieschermen kan de behandelings- en nitrificatiecapaciteit verbeteren, waarbij de investeringen doorgaans lager zijn dan het bouwen van nieuwe tanks (referentie).

Algemene casestudy: capaciteitsuitbreiding retrofit van een gemeentelijke fabriek

Een gemeentelijke afvalwaterzuiveringsinstallatie was oorspronkelijk ontworpen voor 15.000 m³/d met behulp van een conventioneel actiefslibproces (oxidatiesloot), waarbij het afvalwater voldeed aan de lokale klasse B-norm.

Vanwege de bevolkingsgroei in het verzorgingsgebied moest de fabriek uitbreiden naar 22.000 m³/d en upgraden naar klasse A niveau 1, maar er was geen land beschikbaar voor aankoop.

De oplossing converteerde een deel van de aërobe zone van de oxidatiesloot naar Hybride MBBR: media met een hoog specifiek oppervlak (500 m²/m³, typische waarde) werden gedoseerd op 30% van het effectieve volume, er werden effluentretentieschermen geïnstalleerd en het beluchtingssysteem werd opnieuw gecontroleerd (de luchtstroom nam toe met ongeveer 25%, voorbeeldwaarde), terwijl het bestaande slibretoursysteem behouden bleef.

Na de renovatie nam de behandelingscapaciteit met ongeveer 40% toe en bleef ammoniak in de winter stabiel voldoen aan de eisen, zonder dat er nieuwe tanks werden toegevoegd.

Dit geval is een algemene beschrijving; specifieke parameters moeten worden geverifieerd door daadwerkelijke projectberekeningen.

Belangrijkste overwegingen bij het ombouwen van een actiefslibtank naar MBBR (hybride)

Mediaretentie

Aan de effluentzijde moeten betrouwbare retentieschermen worden geïnstalleerd om te voorkomen dat media met het effluent wegstromen; de schermopening moet kleiner zijn dan de minimale media-afmeting (referentie).

Beluchting opnieuw controleren

Mediafluïdisatie vereist voldoende beluchtingsintensiteit. Controleer vóór de retrofit de marge van de ventilatorcapaciteit en de indeling van de diffuser, en vervang of voeg indien nodig diffusers met fijne bellen toe.

Mengen en retourneren

In de hybride modus is de MLSS van zwevend slib gewoonlijk 2–4 g/l (referentie) om ervoor te zorgen dat de biofilm en het zwevende slib samenwerken.

Er worden geen media toegevoegd aan anoxische/anaërobe zones, en openingen in scheidingswanden moeten zo worden ontworpen dat cross-flow van media wordt voorkomen.

Mediaselectie

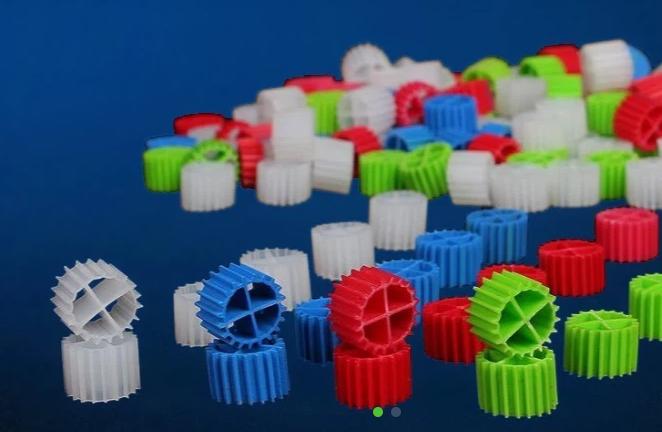

Cilindrische PE-media zijn gebruikelijk op de EU-markt, terwijl media van het poreuze type breder worden geaccepteerd op de Noord-Amerikaanse markt (referentie).

Het specifieke oppervlak en de geometrie moeten overeenkomen met de tankdiepte en de beluchtingsintensiteit, en vooraf testen wordt aanbevolen.

Lage temperaturen en regionale verschillen

De winterwatertemperaturen in het noorden van Noord-Amerika en Noord-Europa zijn laag, dus het nitrificatievolume moet na de renovatie opnieuw worden gecontroleerd aan de hand van winterse omstandigheden.

Noord-China heeft eveneens een temperatuurmarge nodig, en wanneer het influent een hoog vet- of haargehalte bevat, moet de screening en ontvetting aan de hoofdwerken worden versterkt om verstrengeling van media of verstopping van de zeef te voorkomen.

345

Veelgestelde vragen

Vraag 1: Vereist hybride MBBR nog steeds slibverspilling?

Ja. Het gesuspendeerde slibgedeelte heeft volgens SRT nog steeds periodieke verspilling nodig om de activiteit te behouden - de hoeveelheid is eenvoudigweg meestal minder dan in een zuiver actiefslibsysteem (referentie), en problemen met het ophopen van slib worden in wezen vermeden.

Vraag 2: Zal het bestaande beluchtingssysteem na de renovatie altijd voldoende zijn?

Niet noodzakelijkerwijs. Mediafluïdisatie verhoogt de beluchtingsweerstand en de intensiteit van het zuurstofverbruik aanzienlijk.

De gebruikelijke praktijk is om de werkelijke luchtstroom van de ventilator en de zuurstofoverdrachtsefficiëntie van de diffusor te meten en deze vervolgens opnieuw te berekenen; bij de meeste projecten moet het aantal diffusors worden aangepast of worden vervangen door diffusers met fijnere bellen (referentie).

Vraag 3: Kunnen MBBR-media verstopt raken?

Onder normale bedrijfsomstandigheden zijn gefluïdiseerde media niet gevoelig voor verstopping.

Wanneer het influent echter een hoog vet- of haargehalte bevat, kunnen de media verstrikt raken of de zeven verstopt raken; het zeven en ontvetten van de bovenwerken moet worden versterkt en de zeven moeten handmatig of automatisch worden gereinigd volgens een regelmatig schema (referentie gebaseerd op ervaring).

Conclusie

MBBR en het actiefslibproces hebben elk hun eigen toepasselijke grenzen: MBBR- of hybride retrofits verdienen prioriteit in scenario's met landbeperkingen, capaciteitsuitbreidingen met strengere normen of industriële schokbelastingen; voor conventionele nieuwe fabrieken met voldoende land en beperkte operationele middelen blijft conventionele ASP een bewezen en betrouwbare keuze.

De selectie moet gebaseerd zijn op een gecombineerde beoordeling van "lokale normen voor de beoogde landbeperkingen gedurende de hele levenscyclus (China GB 18918, EU UWWTD, Noord-Amerikaanse NPDES)".

Voor retrofitprojecten wordt aanbevolen om drie tot zes maanden proeftests en hydraulische modellering uit te voeren voordat de vulverhouding en het beluchtingsschema worden afgerond; Neem voor mediaselectie en ondersteuning bij retrofitberekeningen contact op met het technische team van AquaSust.
