Inzicht in membraanfilter Poriegrootte: een uitgebreide gids

Sooften Membraanfiltratie op basis van poriegrootte

Het brede spectrum van filtratie -uitdagingen, van het verwijderen van grote gesuspendeerde vaste stoffen tot het scheiden van individuele ionen, vereist een reeks membraantechnologieën. Deze technologieën worden voornamelijk onderscheiden door hun karakteristieke poriegroottes, wat leidt tot een classificatie in vier hoofdtypen membraanfiltratie: microfiltratie, ultrafiltratie, nanofiltratie en omgekeerde osmose. Elk type biedt een specifiek niveau van scheiding en is geschikt voor verschillende toepassingen.

Microfiltratie (MF))

Microfiltratie (MF) vertegenwoordigt het grofste uiteinde van membraanfiltratie. MF -membranen zijn ontworpen om gesuspendeerde vaste stoffen, bacteriën en grote colloïden uit vloeistoffen of gassen te verwijderen.

• Poriegroottes: Variëren meestal van 0,1 tot 10 micron (µm) . Gemeenschappelijke en veel gebruikte poriegroottes: 0,22 µm, 0,45 µm, 0,8 µm en 1,0 µm

StEnaardisatie: veel regelgevingsrichtlijnen en industrienormen (bijvoorbeeld voor het testen van waterkwaliteit, farmaceutische productie) specificeren het gebruik van bepaalde poriegroottes, met name 0,22 µm en 0,45 µm.

• Typische toepassingen:
  • WaterbehEneling: Verwijdering van gesuspendeerde vaste stoffen, troebelheid en protozoa (zoals Giardia En Cryptosporidium ) van drinkwater. Gebruikt als voorbehandeling voor andere membraanprocessen (UF, NF, RO).
  • Eten en drank: Verduidelijking van vruchtensappen, wijn en bier; Verwijdering van gist en bacteriën bij zuivelverwerking.
  • Pharmaceuticals: Sterilisatie van koude vloeistoffen, verduidelijking van biologische oplossingen.
  • Biotechnologie: Celoogst, scheiding van biomassa.

• 0,22 µm:

  • "Sterilizing grade": Dit is de gouden standaard voor steriele filtratie . De meeste bacteriën zijn groter dan 0,22 µm, dus een filter met deze poriegrootte wordt algemeen beschouwd als effectief voor het verwijderen van bacteriën en het waarborgen van steriliteit in vloeistoffen. Dit is cruciaal in farmaceutische producten, biotechnologie (bijv. Preparaat van celkweekmedia) en voor het produceren van steriel water.
  • Het is belangrijk op te merken dat hoewel het de meeste bacteriën verwijdert, enkele zeer kleine bacteriën (zoals Mycoplasma ) en virussen kunnen doorgaan.

• 0,45 µm:

  • Algemene microbiologische filtratie: Deze poriegrootte wordt op grote schaal toegepast voor microbiologische analyse , inclusief watertests en voedsel-/drankkwaliteitscontrole. Het is uitstekend voor het vastleggen van de meest voorkomende bacteriën voor opsomming (tellen van kolonies) omdat het goede diffusie van voedingsstoffen door de poriën mogelijk maakt, waardoor robuuste bacteriegroei op het filteroppervlak na filtratie wordt ondersteund.
  • Verduidelijking: Het wordt ook vaak gebruikt voor generaal verduidelijking van oplossingen om deeltjes, grotere micro -organismen en troebelheid te verwijderen, zonder noodzakelijkerwijs volledige steriliteit te bereiken.

• 0,8 µm:

  • Deeltjesverwijdering en pre-filtratie: Vaak gebruikt voor grovere deeltjesverwijdering en als een pre-filter om fijnere membranen te beschermen (zoals 0,45 µm of 0,22 µm filters) tegen voortijdige verstopping door groter puin.
  • Specifieke microbiologische toepassingen: Soms gebruikt voor specifieke microbiologische testen of deeltjesbewaking waarbij grotere deeltjes of specifieke soorten cellen moeten worden behouden, terwijl kleinere componenten kunnen passeren. Vaak bij luchtmonitoring (bijvoorbeeld asbestanalyse) en sommige vloeistofanalyses.

• 1,0 µm:

  • Grove filtratie/pre-filtratie: Over het algemeen gebruikt voor grove filtratie Om grotere gesuspendeerde vaste stoffen, sediment en grove deeltjes uit vloeistoffen te verwijderen. Dit komt vaak voor pre-filtratie Stap in veel industriële en laboratoriumprocessen om de levensduur van daaropvolgende fijnere filters te verlengen.
  • Celoogst/verduidelijking: Kan worden gebruikt in sommige biologische toepassingen voor het oogsten van grotere cellen of het verduidelijken van zeer troebele oplossingen.

Ultrafiltration (UF)

Ultrafiltratie (UF) werkt op een fijnere schaal dan microfiltratie, in staat om kleinere deeltjes en macromoleculen te verwijderen. UF -membranen behouden typisch virussen, eiwitten en grotere organische moleculen, terwijl water en kleinere opgeloste zouten erdoorheen kunnen gaan.

• Poriegroottes: Variëren van 0,01 tot 0,1 micron (µm) , of vaak uitgedrukt als Molecuulgewicht afsluiting (MWCO) van 1.000 tot 500.000 Daltons. MWCO verwijst naar het geschatte molecuulgewicht van het kleinste bolvormige eiwit dat 90% wordt behouden door het membraan.
• Typische toepassingen:
  • Waterbehandeling: Verwijdering van virussen, endotoxinen, colloïden en macromoleculen voor drinkwaterzuivering; Afvalwaterzuivering voor hergebruik.
  • Eten en drank: Concentratie van melkeiwitten, verduidelijking van sappen, herstel van enzymen.
  • Pharmaceuticals & Biotechnology: Concentratie en zuivering van eiwitten, enzymen en vaccins; Verwijdering van pyrogenen.
  • Industrieel: Scheiding van olie/wateremulsie, verfwinning in elektrocoat -processen.

Nanofiltratie (NF)

Nanofiltratie (NF) membranen worden vaak "losjes afgewezen RO -membranen" genoemd omdat ze tussen UF en RO vallen in termen van scheidingsmogelijkheden. NF -membranen zijn effectief bij het verwijderen van multivalente ionen (zoals hardheidsionen), sommige kleinere organische moleculen en de meeste virussen, terwijl monovalente ionen (zoals natriumchloride) en water vrijer kunnen passeren dan RO -membranen.

• Poriegroottes: Variëren van 0,001 tot 0,01 micron (µm) of MWCO meestal van 150 tot 1.000 Daltons.
• Typische toepassingen:
  • Water verzachten: Verwijdering van hardheid (calcium, magnesium) uit water zonder chemische regeneratie.
  • Drinkwater: Verwijdering van kleur, pesticiden en opgeloste organische koolstof (DOC).
  • Eten en drank: Demineralisatie van wei, suikerraffinage, productconcentratie.
  • Pharmaceuticals: Antibioticaconcentratie, ontzouting.
  • Industrieel: Verruiming van afvalwater, scheiding van specifieke componenten in chemische processen.

Omgekeerde osmose (RO)

Omgekeerde osmose (RO) vertegenwoordigt het beste niveau van membraanscheiding, in staat om vrijwel alle opgeloste zouten, anorganische moleculen en grotere organische moleculen af ​​te wijzen. Het werkt door druk uit te oefenen die groter is dan de osmotische druk, water door een extreem dicht membraan te dwingen terwijl ze opgeloste onzuiverheden achterlaten.

• Poriegroottes: Effectief <0,001 micron (µm) , of niet-poreus In traditionele zin, meer werken op een oplossingsdiffusiemechanisme. Ze verwerpen voornamelijk op basis van lading en grootte, waardoor ionen effectief worden verwijderd.
• Typische toepassingen:
  • Ontzilting: Conversie van zeewater of brak water in drinkwater.
  • Ultrapure waterproductie: Productie van hoog-zuiver water voor elektronica, geneesmiddelen en stroomopwekking.
  • Afvalwaterbehandeling: Zuivering op hoog niveau voor hergebruik en ontlading van water.
  • Eten en drank: Concentratie van vruchtensappen, productie van gedeïoniseerd water.
  • Industrieel: Proceswaterzuivering, productherstel.

Meer gerelateerd:

Inleiding tot membraanfilters en poriegrootte

Membraanfilters zijn geavanceerde scheidingshulpmiddelen die een revolutie teweeggebracht hebben in verschillende industrieën, van waterzuivering tot farmaceutische producten. In de kern functioneren deze filters door te fungeren als selectieve barrières, waardoor bepaalde stoffen kunnen passeren met behoud van anderen. De effectiviteit van een membraanfilter bij het uitvoeren van deze kritieke taak hangt bijna volledig af van één cruciaal kenmerk: zijn poriegrootte .

De poriegrootte van een membraanfilter bepaalt welke deeltjes, moleculen of zelfs ionen kunnen worden gescheiden van een vloeistofstroom. Stel je een microscopische zeef voor; De grootte van de gaten in die zeef bepaalt wat er doorheen gaat en wat wordt gepakt. Evenzo worden de minuscule poriën in een membraanfilter ingesteld op specifieke afmetingen om de gewenste scheidingsresultaten te bereiken.

Het begrijpen van membraanporiegrootte is van het grootste belang in filtratieprocessen. Een onjuist gekozen poriegrootte kan leiden tot inefficiënte filtratie, voortijdige membraanvervuiling of zelfs schade aan het membraan zelf. Omgekeerd zorgt het selecteren van de optimale poriegrootte voor een efficiënte scheiding, verlengt de membraanlevensduur en leidt uiteindelijk tot effectievere en economische processen.

Laten we nu duiken in de ingewikkelde wereld van de poriegrootte van het membraanfilter. We zullen definiëren:

* Wat poriegrootte echt betekent
* Verken de verschillende categorieën membraanfiltratie op basis van poriegrootte
* Bespreek de factoren die de selectie van de poriegrootte beïnvloeden
* Markeer de diverse toepassingen waar deze filters onmisbaar zijn.

* Bovendien zullen we methoden onderzoeken om de poriegrootte te bepalen, gemeenschappelijke uitdagingen aan te pakken en de opwindende trends te bekijken die de toekomst van membraantechnologie vormgeven.

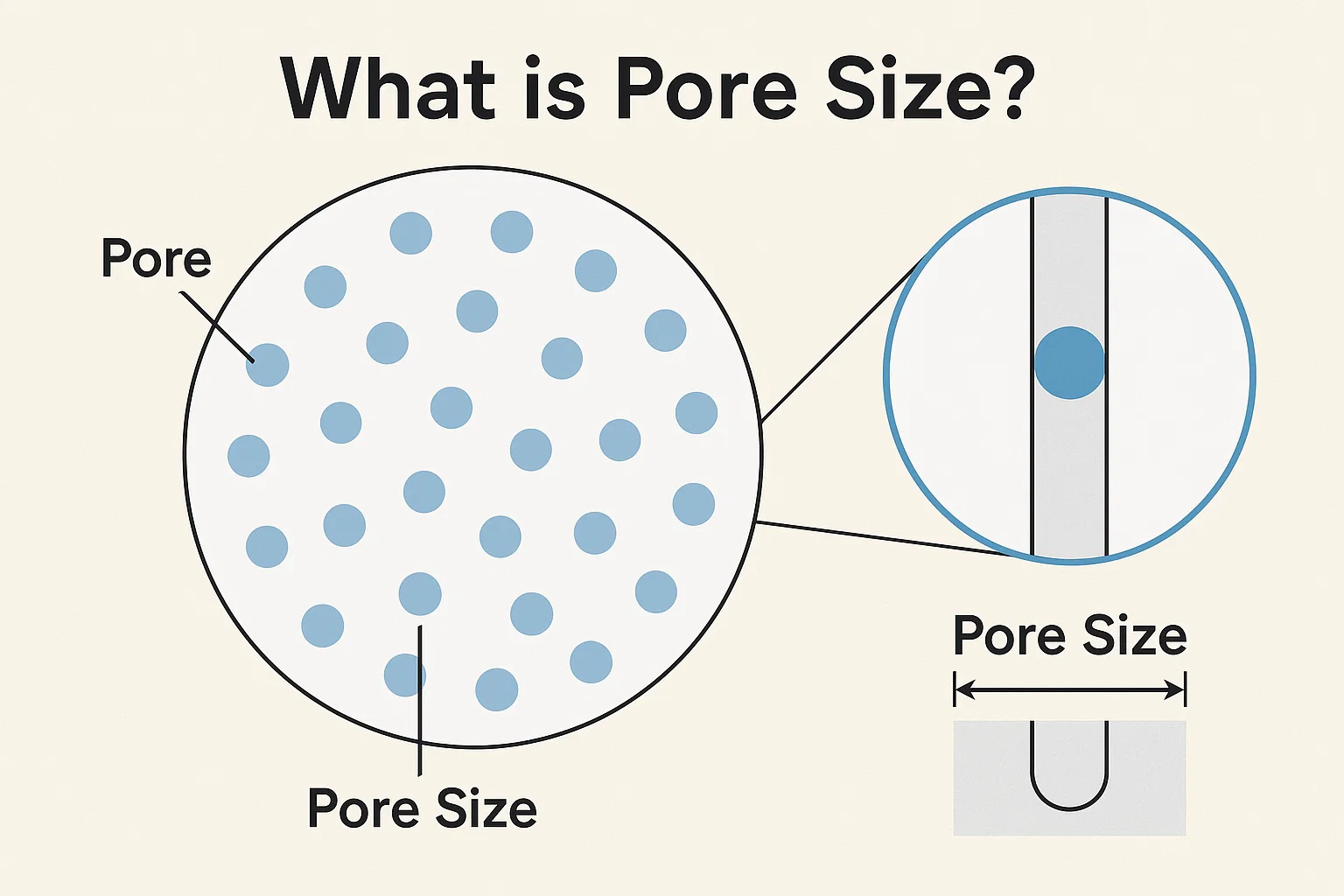

Wat is de poriegrootte?

De kern van elk membraanfiltratieproces ligt het concept van poriegrootte . In de context van membraanfilters verwijst de poriegrootte naar de Gemiddelde diameter van de microscopische openingen of kanalen die het membraanmateriaal doordringen . Deze poriën zijn niet alleen gaten, maar eerder ingewikkelde routes die zijn ontworpen om de doorgang van vloeistoffen mogelijk te maken, terwijl de deeltjes fysiek groter zijn dan hun gedefinieerde dimensies.

De meeteenheden voor poriegrootte worden meestal in beide uitgedrukt micron (µm) or nanometers (NM) . Om deze eenheden in perspectief te plaatsen:

• 1 micron (µm) is een miljoenste van een meter ( $10^{-6}$ meters). Ter vergelijking is een menselijk haar ongeveer 50-100 µm in diameter.
• 1 nanometer (nm) is een miljardste van een meter ( $10^{-9}$ meters). Een enkel watermolecuul heeft een diameter van ongeveer 0,27 nm.

De keuze van de eenheid hangt vaak af van de schaal van filtratie. Micronen worden vaak gebruikt voor grotere poriegroottes die worden gevonden in microfiltratie, terwijl nanometers vaker voorkomen bij het bespreken van de extreem fijne poriën van ultrafiltratie, nanofiltratie en omgekeerde osmosemembranen.

De diepgaande impact van de poriegrootte op de filtratie -efficiëntie kan niet worden overschat. Het dicteert direct de afsnijpunt voor scheiding. Stel je een membraan voor met een poriegrootte van 0,2 µm. Dit membraan is ontworpen om elk deeltje of micro -organisme groter dan 0,2 µm te behouden, terwijl kleinere moleculen en water erdoorheen kunnen gaan.

• Kleinere poriegroottes Over het algemeen leiden tot hogere filtratie -efficiëntie, omdat ze fijnere deeltjes, opgeloste vaste stoffen en zelfs sommige virussen kunnen verwijderen. Dit komt echter vaak ten koste van verminderde flux (stroomsnelheid) en verhoogde drukval over het membraan, omdat de weerstand tegen stroming hoger is.
• Grotere poriegroottes Zorg voor hogere flux- en lagere drukvereisten, waardoor ze geschikt zijn voor het verwijderen van grovere deeltjes of voor pre-filtratiestappen. De afweging is echter een lagere mate van scheiding en het onvermogen om zeer fijne verontreinigingen te verwijderen.

Daarom is de zorgvuldige selectie van de poriegrootte van een membraan een kritieke ontwerpparameter, die direct correleert met het gewenste niveau van zuiverheid en de operationele efficiëntie van het filtratiesysteem. Het is een delicaat evenwicht tussen het bereiken van de nodige scheiding en het handhaven van een praktische stroomsnelheid voor de gegeven toepassing.

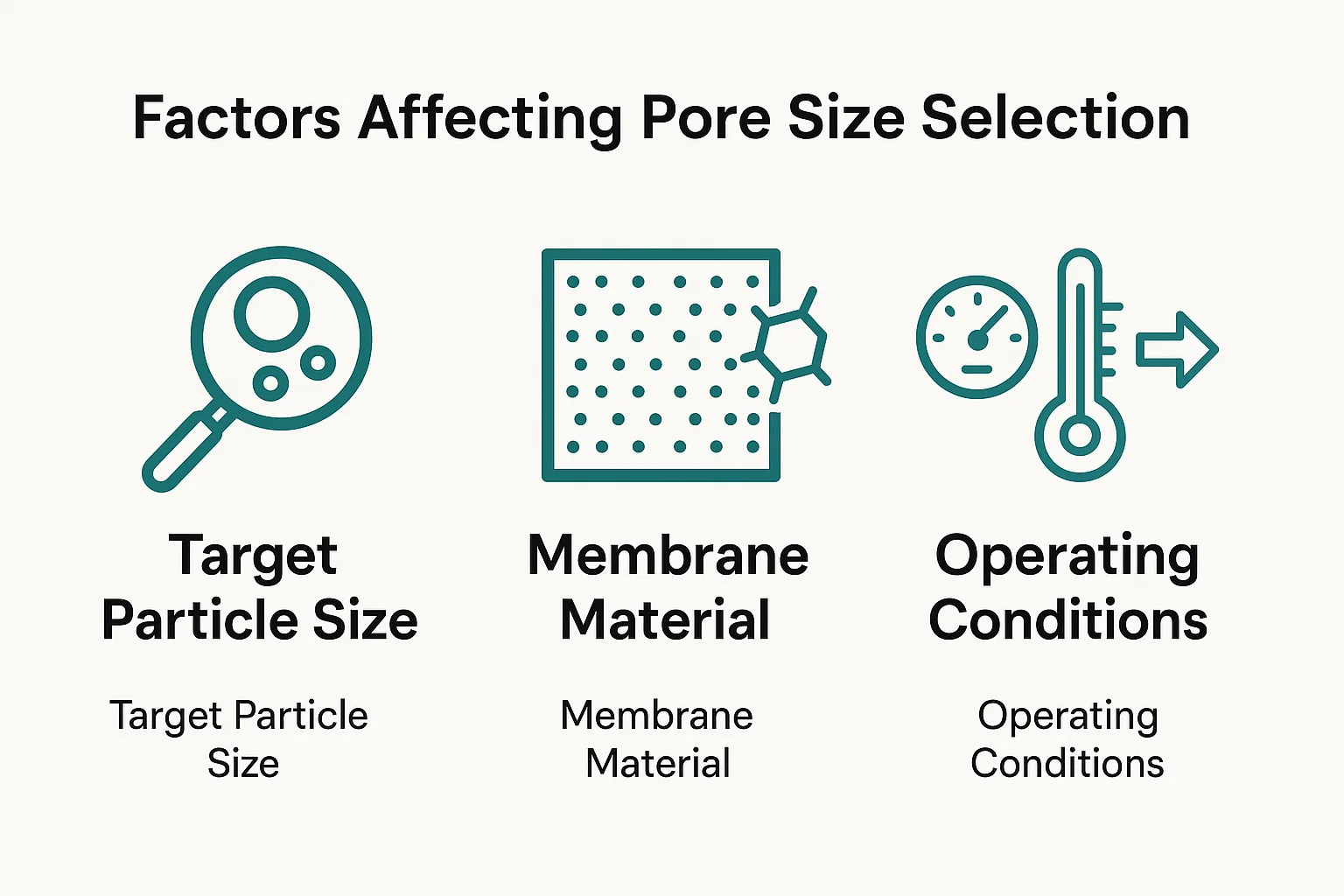

Factoren die de selectie van de poriegrootte beïnvloeden

Het kiezen van de juiste membraanfilterporiegrootte is een cruciale beslissing die direct van invloed is op het succes, de efficiëntie en de kosteneffectiviteit van elk filtratieproces. Deze selectie is niet willekeurig; Het is een zorgvuldige evenwichtshandeling die wordt beïnvloed door verschillende belangrijke factoren die de vereiste scheiding, membraancompatibiliteit en operationele haalbaarheid dicteren.

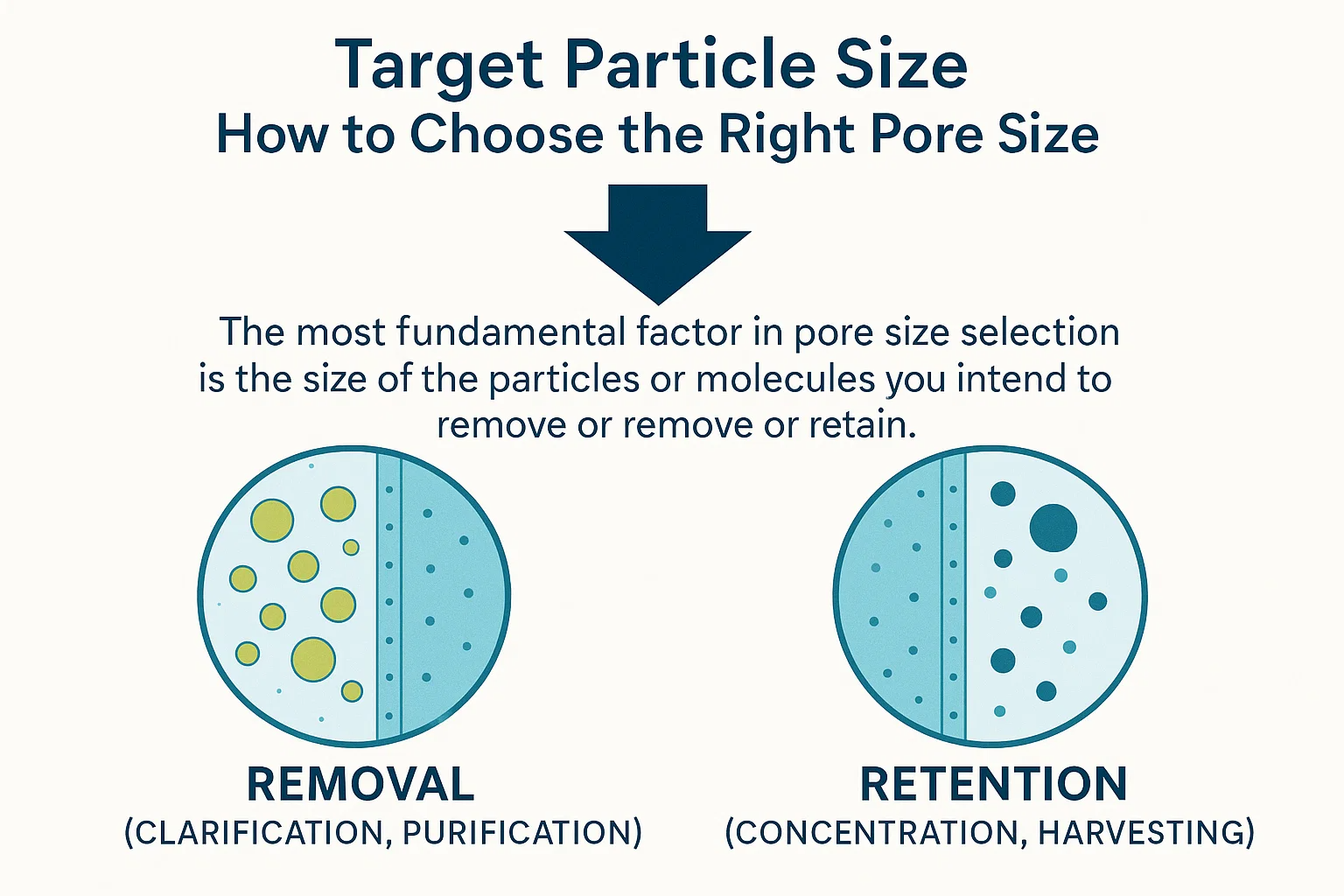

Doel deeltjesgrootte: hoe u de rechter poriegrootte kiest

De meest fundamentele factor bij de selectie van poriegrootte is de Grootte van de deeltjes of moleculen die u van plan bent te verwijderen of te behouden .

• Voor verwijdering (verduidelijking, zuivering): De membraanporiegrootte moet aanzienlijk kleiner zijn dan de doelverontreiniging. Als u bijvoorbeeld bacteriën met een gemiddelde grootte van 0,5 µm moet verwijderen, selecteert u waarschijnlijk een microfiltratiemembraan met een poriegrootte van 0,2 µm of kleiner om een ​​effectieve retentie te garanderen. Een gemeenschappelijke vuistregel is om een ​​poriegrootte 1/3 tot 1/10 te kiezen de grootte van het kleinste deeltje dat u wilt verwijderen, rekening houdend met deeltjesvorm en potentiële membraanvervuiling.
• Voor retentie (concentratie, oogsten): Omgekeerd, als uw doel is om een ​​gewenste stof te concentreren (bijv. Eiwitten of cellen), moet de membraanporiegrootte klein genoeg zijn om de doelsubstantie te behouden, terwijl het oplosmiddel en kleinere onzuiverheden kunnen passeren. Dit is waar het concept van molecuulgewicht afsluiting (MWCO) bijzonder relevant wordt voor UF- en NF-membranen.

Inzicht in de grootteverdeling van de componenten in uw vloeistofstroom is van het grootste belang. Dit vereist vaak voorafgaande analyse van de voedingsstroom met behulp van technieken zoals dynamische lichtverstrooiing of microscopie.

Membraanmateriaal: invloed op de poriegrootte en compatibiliteit

Het materiaal waaruit een membraan wordt geconstrueerd, speelt een belangrijke rol in zijn inherente poriestructuur, chemische resistentie en algehele prestaties. Verschillende materialen lenen zich voor verschillende poriegroottebereiken en toepassingen:

• Polymere membranen: Dit zijn het meest voorkomende type en omvatten materialen zoals polysulfon (PS), polyethersulfon (PES), polyvinylideenfluoride (PVDF), celluloseacetaat (CA), polyamide (PA) en polypropyleen (PP).

  • Invloed op de poriegrootte: Het productieproces (bijv. Fase -inversie, stretchen) en het polymeer zelf dicteren het haalbare poriegroottebereik en distributie. Cellulosemembranen worden bijvoorbeeld vaak gebruikt voor algemene filtratie waar hydrofiele eigenschappen gewenst zijn, terwijl PVDF bekend staat om zijn chemische weerstand en de beschikbaarheid van brede poriegrootte. Polyamide is het dominante materiaal voor RO- en NF -membranen vanwege de uitstekende eigenschappen van zoutafstoting.
  • Verenigbaarheid: De chemische compatibiliteit van het membraanmateriaal met de voervloeistof (pH, oplosmiddelen, oxidatoren) en het reinigen van chemicaliën is cruciaal. Het gebruik van een onverenigbaar materiaal kan leiden tot membraanafbraak, veranderingen in poriegrootte en systeemfalen. Temperatuurbeperkingen van het materiaal beïnvloeden ook de geschiktheid.

• Keramische membranen: Gemaakt van materialen zoals aluminiumoxide, zirkonia of titania, zijn deze membranen meestal robuuster.

  • Invloed op de poriegrootte: Keramische membranen bieden over het algemeen zeer uniforme poriegroottes, waardoor ze geschikt zijn voor precieze scheidingen. Ze worden vaak aangetroffen in MF- en UF -toepassingen.
  • Verenigbaarheid: Ze vertonen uitzonderlijke chemische en thermische stabiliteit, waardoor ze kunnen weerstaan ​​om harde chemische omgevingen, hoge temperaturen en agressieve reinigingsregimes te weerstaan ​​die polymere membranen niet kunnen.

Bedrijfsomstandigheden: druk, temperatuur en stroomsnelheid

De voorwaarden waaronder het filtratieproces werkt, beïnvloeden ook sterk de selectie van poriegrootte en membraanprestaties.

• Druk: Zoals besproken, is een hogere rijdruk vereist om de verhoogde hydraulische weerstand van kleinere poriën te overwinnen. Het gekozen membraan moet de noodzakelijke bedrijfsdruk kunnen weerstaan ​​zonder schade te verdichten of te onderhouden. Onvoldoende druk zal leiden tot lage flux, terwijl overmatige druk de membraanstructuur kan beschadigen.
• Temperatuur: Temperatuur beïnvloedt de viszomaariteit van de vloeistof en bijgevolg de flux door het membraan. Hogere temperaturen leiden in het algemeen tot lagere viscositeit van de vloeistof en dus hogere flux. Membraanmaterialen hebben echter temperatuurlimieten, waarboven hun structurele integriteit of stabiliteit van de poriegrootte kan worden aangetast.
• Stroomsnelheid (flux): De gewenste permeaatstroomsnelheid (flux) is een kritieke ontwerpparameter. Hoewel kleinere poriën een betere scheiding bieden, bieden ze inherent een lagere flux bij een bepaalde druk. Systeemontwerp moet de behoefte aan scheiding in evenwicht brengen met de vereiste doorvoer. Hogere stroomsnelheden kunnen grotere membraanoppervlakte of hogere bedrijfsdrukken vereisen, wat invloed heeft op kapitaal en bedrijfskosten.

Samenvattend is het selecteren van de rechter membraanfilterporiegrootte een veelzijdige beslissing die een grondig begrip vereist van de voedingskenmerken, de gewenste scheidingsresultaten, de eigenschappen van beschikbare membraanmaterialen en de praktische beperkingen van de werkomgeving. Een misstap in deze selectie kan leiden tot dure inefficiëntie of zelfs verwerken van falen.

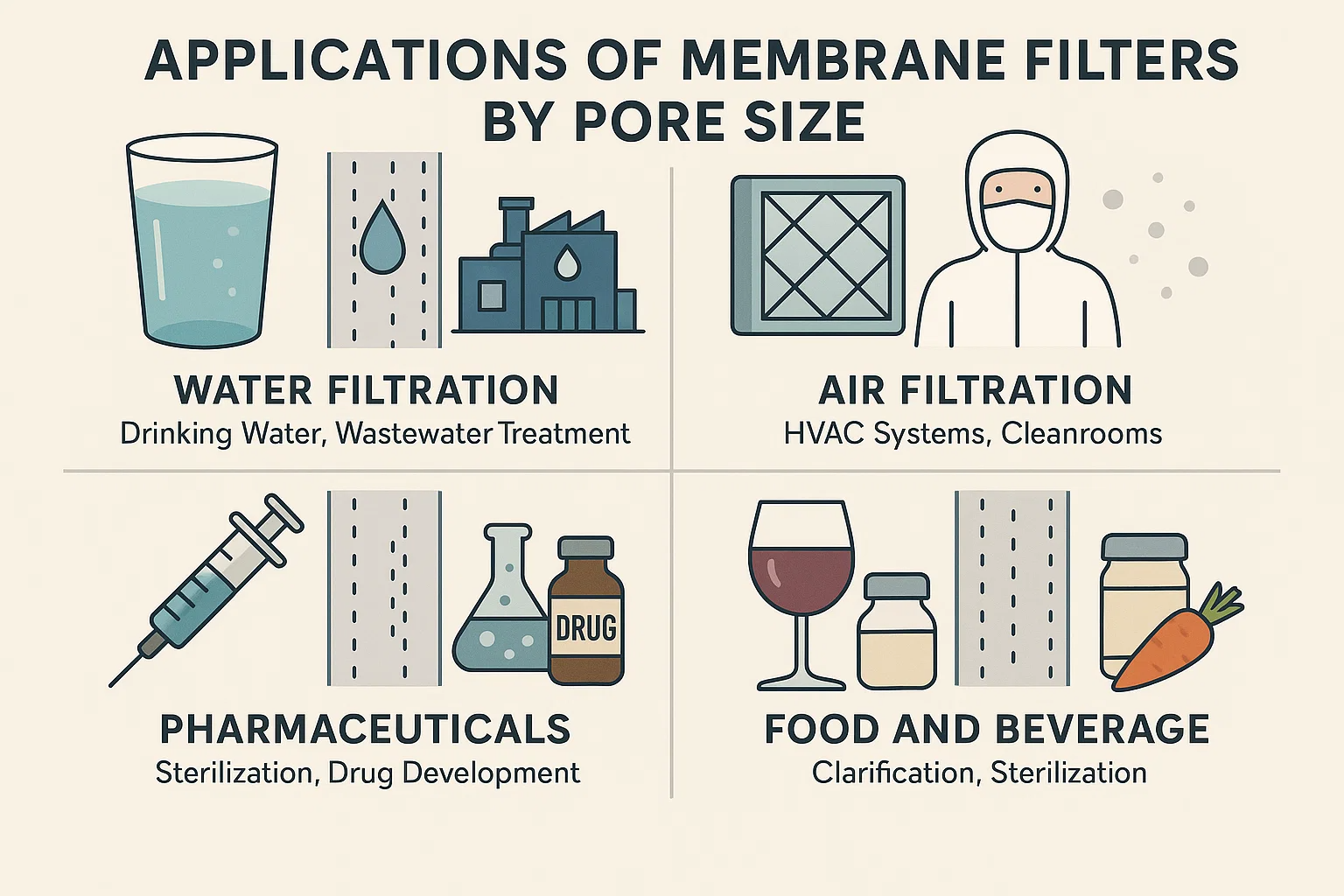

Toepassingen van membraanfilters per poriegrootte

Het vermogen van membraanfilters om precies te bepalen wat er doorheen gaat en wat wordt behouden, grotendeels vanwege hun ontworpen poriegroottes, maakt ze onmisbaar over een breed scala aan industrieën. Van het verzekeren van veilig drinkwater tot de productie van levensreddende medicijnen, deze filters staan ​​centraal in zuivering, scheiding en concentratieprocessen.

Waterfiltratie: drinkwater, afvalwaterbehandeling

Membraanfilters zijn hoekstenen van moderne waterbehandeling, die de uitdagingen van zuiverheid aanpakken, variërend van macroscopische verontreinigingen tot microscopische pathogenen en opgeloste zouten.

• Microfiltratie (MF) en Ultrafiltration (UF): Deze membranen, met poriëngroottes in de 0,1 tot 10 µm (MF) and 0,01 tot 0,1 µm (UF) bereik, worden veel gebruikt voor het verwijderen van gesuspendeerde vaste stoffen, troebelheid, bacteriën, protozoa (zoals Cryptosporidium and Giardia ) en virussen van drinkwaterbronnen. Het zijn uitstekende stappen voor de behandeling voor meer geavanceerde membranensystemen, die fijnere membranen beschermen tegen vervuiling. Bij afvalwaterbehandeling kan MF/UF van hoge kwaliteit effluent produceren die geschikt is voor ontlading of zelfs hergebruik, door gesuspendeerde vaste stoffen, bacteriën en wat organische stof effectief te verwijderen.
• Nanofiltratie (NF): Met poriegroottes meestal 0,001 tot 0,01 µm , NF -membranen worden gebruikt voor het verzachten van water door het verwijderen van multivalente hardheidionen (calcium, magnesium) en voor het verminderen van niveaus van opgeloste organische koolstof (DOC), kleur en synthetische organische verbindingen (bijv. Pesticiden) uit drinkwater. Dit biedt een permeaat van hogere kwaliteit dan UF.
• Omgekeerde osmose (RO): Effectief hebben <0,001 µm 'poriën' maten (werken via oplossingsdiffusie), RO-membranen zijn de ultieme barrière voor waterzuivering. Ze zijn cruciaal voor ontzetting van zeewater en brak water, waardoor drinkwater wordt geproduceerd. RO is ook essentieel voor de productie Ultrazekerswater vereist in industrieën zoals elektronica, farmaceutische producten en stroomopwekking, door bijna alle opgeloste zouten en onzuiverheden te verwijderen.

Luchtfiltratie: HVAC -systemen, cleanrooms

Hoewel de term "poriegrootte" meestal wordt geassocieerd met vloeibare filtratie, is het principe gelijkelijk van toepassing op lucht (gas) filtratie, waarbij membranen uit de lucht filteren.

• Microfiltratie (MF) (en HEPA/ULPA Media): Gespecialiseerde membraanachtige media, vaak geclassificeerd door de efficiëntie van deeltjesverwijdering in plaats van discrete poriegrootte, worden gebruikt. Bijvoorbeeld, HEPA (zeer efficiënte deeltjeslucht) Filters vangen meestal 99,97% van de deeltjes $0.3\mu m$ in grootte, en Ulpa (ultra-lage deeltjeslucht) Filters zijn nog fijner. Deze zijn cruciaal voor:
  • HVAC -systemen: Verbetering van binnenluchtkwaliteit door stof, pollen, schimmelsporen en sommige allergenen te verwijderen.
  • Cleanrooms: Het creëren en onderhouden van sterk gecontroleerde omgevingen (bijv. ISO-klasse 1 tot 9) essentieel voor de productie van halfgeleiders, farmaceutische productie en delicaat onderzoek, waarbij zelfs sub-microndeeltjes verontreiniging of defecten kunnen veroorzaken.

Farmaceutische producten: sterilisatie, ontwikkeling van geneesmiddelen

De stringente zuiverheidseisen van de farmaceutische industrie maken membraanfilters onmisbaar.

• Microfiltratie (MF): Steriele filtratie van vloeistoffen (bijv. Cultuurmedia, buffers, oogheelkundige oplossingen) voordat de verpakking een veel voorkomende toepassing is voor 0,1 of 0,2 µm MF-membranen, die zorgen voor het verwijderen van bacteriën en schimmels en het vermijden van warmtegevoelige actieve ingrediënten.
• Ultrafiltration (UF): UF -membranen (meestal 0,01 tot 0,1 µm of specifieke MWCO's) zijn van vitaal belang voor:
  • Eiwitconcentratie en zuivering: Concentreren van therapeutische eiwitten, enzymen en vaccins.
  • Diafiltratie: Het verwijderen van zouten of het uitwisselen van buffers tijdens eiwitzuivering.
  • Pyrogene verwijdering: Het elimineren van endotoxinen (pyrogenen) uit water voor injectie (WFI).
• Nanofiltratie (NF) en omgekeerde osmose (RO): Gebruikt voor voorbehandeling van voedingswater voor UF/RO-systemen, en voor het genereren farmaceutisch water (bijv. Gezuiverd water, water voor injectie) die extreem lage niveaus van onzuiverheden vereist, waaronder opgeloste zouten en organische verbindingen.

Eten en drank: verduidelijking, sterilisatie

Membraanfilters verbeteren de kwaliteit, houdbaarheid en veiligheid van een breed scala aan voedsel- en drinkproducten.

• Microfiltratie (MF):
  • Dranke verduidelijking: Verduidelijking van wijn, bier (het verwijderen van gist, bacteriën en waas deeltjes) en vruchtensappen.
  • Zuivelverwerking: Koude pasteurisatie van melk (het verminderen van bacteriële belasting zonder warmte), fractionering van melkcomponenten.
• Ultrafiltration (UF):
  • Eiwitconcentratie: Concentreren van melkeiwitten (bijvoorbeeld voor de productie van kaas), wei -eiwitconcentratie.
  • Juice verduidelijking: Verhangende vaste stoffen en macromoleculen uit sappen verwijderen met behoud van smaak.
• Nanofiltratie (NF):
  • Sugar Refining: Ontzalen en zuivering van suikeroplossingen.
  • Sapconcentratie: Gedeeltelijke concentratie sappen met gelijktijdige demineralisatie.
• Omgekeerde osmose (RO):
  • Concentratie: Concentratie van warmtegevoelige vloeistoffen zoals koffie, vruchtensappen of zuivelproducten, die energiebesparing bieden in vergelijking met verdamping.
  • Water voor verwerking: Het leveren van een hoog zuiver water voor productformulering en reiniging.

Industriële toepassingen: chemische verwerking, olie en gas

Naast verbruiksartikelen pakken membraanfilters aan kritische scheiding en zuiveringsbehoeften in de zware industrie.

• Microfiltratie (MF) en Ultrafiltration (UF):
  • Afvalwaterbehandeling: Algemene verduidelijking en verwijdering van gesuspendeerde vaste stoffen uit industriële effluenten.
  • Emulsie breken: Olie scheiden van water in metaalbewerkingsvloeistoffen of geproduceerd water in de olie- en gasindustrie.
  • Catalyst Recovery: Waardevolle katalysatoren behouden van reactiemengsels.
  • Voorbehandeling: Het beschermen van andere stroomafwaartse apparatuur en fijnere membranen.
• Nanofiltratie (NF) en omgekeerde osmose (RO):
  • Proceswaterzuivering: Het leveren van een hoog zuiver water voor ketels, koeltorens en productieprocessen.
  • Productherstel: Waardevolle chemicaliën herstellen van afvalstromen.
  • Pekelconcentratie: Soutoplossingen concentreren in verschillende chemische processen.
  • Chemische scheiding: Het scheiden van specifieke componenten in chemische synthese of zuiveringsstappen.

Hoe de poriegrootte van een membraanfilter te bepalen

Hoewel de poriegrootte een fundamenteel kenmerk is van een membraanfilter, is het niet altijd een eenvoudige, directe meting. In plaats daarvan wordt het vaak afgeleid door gestandaardiseerde testen of verstrekt door fabrikanten op basis van hun kwaliteitscontroleprocessen. Nauwkeurige bepaling van de poriegrootte is cruciaal om ervoor te zorgen dat het membraan presteert zoals verwacht vanwege de beoogde toepassing.

Specificaties verstrekt door fabrikanten

De meest voorkomende manier om de poriegrootte van een membraanfilter te kennen, is door de Technische specificaties en gegevensbladen geleverd door de fabrikant . Gerenommeerde fabrikanten investeren zwaar in kwaliteitscontrole en karakterisering van hun producten. Deze specificaties worden meestal vermeld:

• Nominale poriegrootte: Dit is een algemene classificatie, die de gemiddelde poriegrootte aangeeft. Het betekent dat het membraan is ontworpen om een ​​bepaald percentage deeltjes bij of boven de vermelde grootte te behouden. Een nominaal filter van 0,2 µm kan bijvoorbeeld 99,9% van de deeltjes bij die grootte behouden. Het is een gemiddelde en impliceert niet dat elke porie precies die grootte is.
• Absolute poriegrootte: Dit is een preciezere specificatie, wat aangeeft dat alle deeltjes groter dan de vermelde grootte worden behouden (vaak 100% retentie onder specifieke testomstandigheden). Dit is van cruciaal belang voor toepassingen zoals steriele filtratie waar volledige verwijdering van micro -organismen vereist is.
• Molecuulgewicht afsluiting (MWCO): Voor ultrafiltratie- en nanofiltratiemembranen specificeren fabrikanten vaak MWCO in Daltons, dat het molecuulgewicht beschrijft waarbij 90% van een specifiek bolvormig eiwit (of dextran) wordt behouden door het membraan. Dit is een functionele maat voor de poriegrootte voor moleculaire scheidingen.
• Retentiebeoordelingen voor specifieke organismen: Vooral voor farmaceutische of waterbehandelingstoepassingen kunnen fabrikanten het vermogen van het membraan specificeren om specifieke bacteriën te behouden (bijv. Brevundimonas Diminuta voor 0,22 µm steriele filters) of virussen. Dit biedt een praktische, applicatiegerichte prestatiemaatstaf.

Het is belangrijk op te merken dat verschillende fabrikanten enigszins verschillende testmethoden of definities kunnen gebruiken voor "nominale" versus "absoluut", dus het vergelijken van specificaties tussen merken vereist zorgvuldige overweging.

Testmethoden: Bubble Point -test, microscopische analyse

Afgezien van de claims van de fabrikant, zijn er gevestigde methoden om de effectieve poriegrootte en integriteit van een membraanfilter te karakteriseren of te verifiëren.

1. Bubbelpunttest

De Bubble Point Test is een veelgebruikte, niet-destructieve methode voor het bepalen van de grootste poriegrootte in een membraanfilter en voor het verifiëren van membraanintegriteit. Het is gebaseerd op het principe dat vloeistof die in een porie wordt vastgehouden door oppervlaktespanning kan worden gedwongen door gasdruk.

• Beginsel: Het membraan wordt eerst bevochtigd met een vloeistof (bijvoorbeeld water of alcohol), waardoor alle poriën worden gevuld. Gasdruk (meestal lucht of stikstof) wordt vervolgens aan de ene zijde van het bevochtigde membraan aangebracht, terwijl de andere kant open is voor de atmosfeer (of ondergedompeld in vloeistof). Naarmate de gasdruk geleidelijk toeneemt, zal deze uiteindelijk de oppervlaktespanning overwinnen die de vloeistof in de grootste porie houdt. Op dit 'bubble -punt' zal een continue stroom bubbels worden waargenomen die uit de natte kant van het membraan komt.
• Berekening: De druk waarbij dit gebeurt, is direct gerelateerd aan de grootste poriegrootte door de vergelijking van de jonge laplace:
• P = ( 4γcosθ )/D:
  • P is het bellenpuntdruk
  • γ is de oppervlaktespanning van de bevochtigende vloeistof
  • θ is de contacthoek van de vloeistof met de poriënwand (vaak verondersteld te zijn 0 ∘ Voor volledige bevochtiging, dus cos θ = 1 )
  • D is de diameter van de grootste porie.

De bellenpunttest is uitstekend voor kwaliteitscontrole, het detecteren van productiedefecten of het verifiëren of een membraan is beschadigd of gecompromitteerd (bijvoorbeeld door chemische aanval of overmatige druk) in gebruik. Een lager dan verwachte bellenpunt geeft aan dat grotere poriën aanwezig zijn, wat een verlies van integriteit impliceert.

2. Microscopische analyse (bijv. Elektronenmicroscopie)

Voor een meer directe visuele beoordeling van de poriestructuur kunnen geavanceerde microscopische technieken worden gebruikt, met name:

• Scanning elektronenmicroscopie (SEM): SEM biedt beelden met hoge resolutie van het membraanoppervlak en de dwarsdoorsnede, waardoor directe visualisatie van de poriën mogelijk is. Hoewel het geen functionele poriegrootte geeft, zoals de bellenpunttest, kan het poriemorfologie, distributie en algemene membraanstructuur onthullen. Moderne beeldanalysesoftware kan vervolgens worden gebruikt om de grootte van zichtbare poriën te meten en een poriegrootteverdeling te genereren.
• Transmissie -elektronenmicroscopie (TEM): TEM biedt een nog hogere vergroting en resolutie, nuttig voor het karakteriseren van de zeer fijne poriën van UF-, NF- en RO -membranen, vooral hun interne structuur.

Hoewel van onschatbare waarde voor onderzoek en ontwikkeling, is microscopische analyse typisch een laboratoriummethode en geen routine in-process of veldtest voor poriegrootte verificatie vanwege de complexiteit en kosten.

Het belang van nauwkeurige bepaling van de poriegrootte

De precieze bepaling van de poriegrootte staat om verschillende redenen van het grootste belang:

• Prestatie -verzekering: Zorgt ervoor dat het membraan de gewenste scheidingsefficiëntie zal bereiken (bijvoorbeeld steriliteit, duidelijkheid, afwijzing opgeloste stof).
• Procesoptimalisatie: Helpt bij het selecteren van het rechtermembraan voor een specifieke toepassing, het voorkomen van overfiltratie (te kleine poriën, hoge kosten, lage flux) of onder-filtratie (te grote poriën, onvoldoende zuiverheid).
• Kwaliteitscontrole: Dient als een vitale kwaliteitscontrolemaatregel voor fabrikanten en eindgebruikers, wat de batchconsistentie en productintegriteit bevestigt.
• Problemen oplossen: AIDS bij het diagnosticeren van problemen zoals vervuiling, schade of fabricagefouten die de effectieve poriegrootte kunnen veranderen.

In wezen is het begrijpen en verifiëren van de poriegrootte van een membraanfilter niet alleen een academische oefening; Het is een cruciale stap in het ontwerpen, bedienen en onderhouden van effectieve filtratiesystemen.

Veel voorkomende problemen met betrekking tot de poriegrootte

Hoewel membraanfilters ongelooflijk effectieve scheidingstools zijn, maakt hun ingewikkelde poriestructuur ze ook vatbaar voor verschillende operationele problemen. Veel van deze uitdagingen, zoals vervuiling, verstopping en de behoefte aan integriteitstesten, zijn intrinsiek gekoppeld aan de poriegrootte van het membraan en de interactie ervan met de vloeistof die wordt gefilterd.

Vervuiling: hoe de poriegrootte invloed heeft op het vervuilen van membraan

Vervuiling is misschien wel de meest doordringende en belangrijke uitdaging in membraanfiltratie. Het verwijst naar de accumulatie van ongewenste materialen op of binnen de membraanporiën, wat leidt tot een afname van de permeaatflux (debietsnelheid) en/of een toename van de transmembraandruk (TMP) die nodig is om flux te behouden. Deze accumulatie vermindert in wezen de effectieve poriegrootte en verhoogt de weerstand tegen stroming.

Hoe de poriegrootte de vervuiling beïnvloedt:

• Kleinere poriegroottes, hogere tendens van vervuiling: Membranen met kleinere poriën (UF, NF, RO) zijn over het algemeen gevoeliger voor vervuiling omdat ze een breder scala aan stoffen afwijzen, waaronder kleinere colloïden, macromoleculen en opgeloste organische stoffen die op het membraanoppervlak of adsorb in de poriën kunnen afleggen. De strakkere structuur biedt meer sites voor interactie en minder ruimte voor doulitanten om door te gaan.
• Porieplugging: Deeltjes of moleculen groter dan de poriën van het membraan zullen zich op het oppervlak ophopen en een "cakelaag" vormen. Deze laag fungeert als een secundair filter, het toevoegen van weerstand en het verminderen van flux.
• Porieblokkering/adsorptie: Kleinere mislukt, in het bijzonder opgeloste organische moleculen, kunnen adsorberen aan de interne oppervlakken van de poriën of de porieingang blokkeren, waardoor de poriediameter effectief wordt verminderd. Dit is vaak moeilijker te reinigen dan het vervuilen van oppervlakte.
• Biofouling: Micro -organismen (bacteriën, schimmels, algen) kunnen zich hechten aan het membraanoppervlak en prolifereren, waardoor een plakkerige biofilm wordt gevormd. Deze biofilm kan snel poriën bedekken, de flux aanzienlijk belemmeren en zelfs leiden tot onomkeerbare schade als het niet effectief wordt beheerd. Poriegrootte voorkomt biologische bevestiging niet, maar een dichter membraan kan de penetratie beperken.

Vervuiling vermindert de filtratie -efficiëntie, verhoogt het energieverbruik (vanwege hogere drukvereisten), verkort de levensduur van het membraan en vereist frequente reiniging of vervanging, die allemaal bijdragen aan operationele kosten.

Verstopt: problemen en preventiestrategieën

Verstopping is een ernstige vorm van vervuiling waarbij de membraanporiën volledig worden geblokkeerd, vaak door grotere deeltjes of aggregaten, wat leidt tot een drastisch of volledig verlies van flux. Hoewel vervuiling een geleidelijke achteruitgang kan zijn, kan verstopping meer plotseling zijn.

Kwesties met betrekking tot verstopping:

• Onomkeerbare schade: Ernstige verstopping kan membranen onmogelijk maken te reinigen, wat leidt tot voortijdige vervanging.
• Ongelijke stroomverdeling: Gedeeltelijk verstopte membranen kunnen leiden tot ongelijke stroom over het membraanoppervlak, waardoor gelokaliseerde gebieden met hogere druk en stress mogelijk worden gecreëerd.
• Systeemuitsluitingen: Frequent verstopping vereist systeemdowstime voor het reinigen of membraanvervanging, wat de productiviteit beïnvloedt.

Preventiestrategieën voor verstopping:

• Effectieve voorbehandeling: Dit is de belangrijkste strategie. Met behulp van grovere filters (bijv. Cartridge-filters, korrelige mediafilters) of zelfs MF-membranen als een pre-filter voordat UF-, NF- of RO-systemen grotere gesuspendeerde vaste stoffen kunnen verwijderen en de belasting op de fijnere membranen kunnen verminderen.
• Passende selectie van poriegrootte: Het kiezen van een poriegrootte die geschikt is voor de voedingswaterkwaliteit en het toegepaste niveau van voorbehandeling. Overfiltering (met een te kleine poriegrootte voor een bepaalde feed) zal verstopping verergeren.
• Geoptimaliseerde stroomdynamiek: Werken met geschikte cross-flow snelheden in tangentiële stroomfiltratie (TFF) helpt om vuilstanden weg van het membraanoppervlak te vegen, waardoor cakelaagvorming wordt geminimaliseerd.
• Regelmatige schoonmaakregimes: Het implementeren van een schema voor chemische reiniging (schone in plaats of CIP) en/of fysieke reiniging (bijv. Backflushing voor MF/UF) om geaccumuleerde vuilnissen te verwijderen voordat ze onomkeerbaar verstopt raken.

Integriteitstesten: zorgen voor consistente poriegrootte en prestaties

Gezien de cruciale rol van poriegrootte in membraanprestaties, met name in toepassingen die absoluut deeltjes of microbiële retentie vereisen (bijvoorbeeld steriele filtratie), integriteitstesten is voorop. Integriteitstests verifiëren dat de poriënstructuur van het membraan intact blijft en vrij van defecten, scheuren of bypasskanalen die effectief groter dan bedragen poriën zouden creëren.

• Waarom het cruciaal is: Zelfs een enkele productiefout of operationele schade (bijvoorbeeld door overmatige druk, chemische aanval of hantering) kan leiden tot een "pinhole" of scheur. Een dergelijk defect omzeilt de ontworpen poriegrootte -uitsluiting, waardoor verontreinigingen kunnen passeren, waardoor het gehele filtratieproces in gevaar wordt gebracht.
• Algemene methoden:
  • Bubble Point -test: Zoals besproken, is dit een primaire methode. Een druppel in het bellenpuntdruk geeft een groot defect aan.
  • Diffusietest: Meet de gasstroom door de bevochtigde poriën bij een druk onder het bellenpunt. Een overmatige stroom duidt op een defect.
  • Drukhold -test: Meet het drukverval in de tijd in een afgesloten, door gas onderdrukte bevochtigd filter. Een snelle drukval suggereert een lek.
  • Forward Flow Test: Vergelijkbaar met de diffusietest, maar meet de totale gasstroom, die zowel diffusie als bulkstroom door grote defecten omvat.

Integriteitstesten worden routinematig uitgevoerd voor en na kritische filtratieprocessen (vooral in farmaceutische en steriele toepassingen) en na reinigingcycli. Het biedt de zekerheid dat de effectieve poriegrootteprestaties van het membraan gedurende zijn operationele levensduur worden gehandhaafd.

Samenvattend vereist het beheren van problemen met betrekking tot membraanporiegrootte, zoals vervuiling en verstopping, proactieve strategieën met zorgvuldige voorbehandeling, geoptimaliseerde werking en robuuste reiniging. Bovendien biedt reguliere integriteitstests vertrouwen dat de cruciale omvang-uitsluitingsmogelijkheden van het membraan niet comprimiseerd blijven.

Het juiste membraanfilter kiezen

De reis van het begrijpen van welke poriegrootte betekent om zijn diverse toepassingen te grijpen, culmineert in de kritieke taak om de te kiezen rechts Membraanfilter voor een specifieke behoefte. Deze beslissing is zelden eenvoudig en omvat een systematische beoordeling van verschillende belangrijke factoren om optimale prestaties, efficiëntie en economische levensvatbaarheid te garanderen.

Het beoordelen van uw specifieke filtratiebehoeften

De eerste en belangrijkste stap is om de doelstellingen van uw filtratieproces duidelijk te definiëren. Vraag jezelf af:

• Wat is het gewenste resultaat? Probeer je:
  • Een vloeistof verduidelijken (troebelheid verwijderen)?
  • Een oplossing steriliseren (bacteriën/virussen verwijderen)?
  • Concentreer u een waardevol product (bijv. Eiwitten)?
  • Opgeloste zouten of specifieke ionen verwijderen?
  • Water zuiveren naar een ultrazekeringsniveau?
• Wat is het vereiste zuiverheidsniveau? Wat is de maximaal toegestane concentratie of grootte van resterende verontreinigingen? Dit zal direct de vereiste poriegrootte begeleiden. Een filter van 0,45 µm kan bijvoorbeeld voldoende zijn voor algemene verduidelijking, maar een 0,22 µm of strakker filter is nodig voor steriele filtratie.
• Wat is de aard van de voedingsstroom? Is het een vloeistof of een gas? Wat is de typische deeltjesbelasting of opgeloste vaste stofgehalte? Is het zeer viskeus of relatief dun?
• Wat is de vereiste doorvoer (stroomsnelheid)? Hoeveel vloeistof of gas moet per tijdseenheid worden verwerkt? Dit beïnvloedt niet alleen het membraantype, maar ook het totale membraanoppervlak dat nodig is.
• Wat zijn de wettelijke vereisten? Voor toepassingen in farmaceutische producten, voedsel en drank of drinkwater, kunnen er specifieke regelgevingsstandaarden zijn (bijv. FDA, USP, WHO) die de filterprestaties bepalen.

Een duidelijk begrip van deze behoeften zal de potentiële membraantypen (MF, UF, NF, RO) beperken en hun overeenkomstige poriegroottebereiken.

Gezien de eigenschappen van de vloeistof die wordt gefilterd

Naast de verontreinigingen spelen de kenmerken van de vloeistof zelf een belangrijke rol bij de selectie van membranen, met name met betrekking tot compatibiliteit met membraanmateriaal.

• Chemische samenstelling:
  • Ph: De pH van de vloeistof moet compatibel zijn met het membraanmateriaal. Sommige materialen worden snel afgebroken in zeer zure of alkalische omstandigheden.
  • Aanwezigheid van oplosmiddelen: Organische oplosmiddelen kunnen bepaalde polymere membranen opzwellen, oplossen of ernstig beschadigen. Keramische membranen of specifieke oplosmiddelbestendige polymeren (bijv. PVDF) kunnen nodig zijn.
  • Oxidatoren: Sterke oxidatoren (zoals chloor) kunnen veel membraanmaterialen beschadigen, vooral Polyamide RO/NF -membranen. Chloorbestendige membranen of voorbehandeling voor chloorverwijdering kunnen vereist zijn.
• Temperatuur: Het bedrijfstemperatuurbereik moet zich binnen de tolerantielimieten van het membraanmateriaal bevinden. Hoge temperaturen kunnen membraanafbraak of veranderingen in de poriestructuur veroorzaken. Omgekeerd kunnen zeer lage temperaturen vloeistofviscositeit verhogen, waardoor flux wordt verminderd.
• Viscositeit: Zeer viskeuze vloeistoffen vereisen hogere werkdrukken of grotere membraanoppervlakte om de gewenste stroomsnelheden te bereiken, ongeacht de poriegrootte.
• Vervuilingspotentieel: Beoordeel het potentieel voor de vloeistof om het membraan te bestrijden. Vloeistoffen met een hoog gesuspendeerde vaste stoffen, colloïden, opgeloste organische stof of micro-organismen zullen robuustere voorbehandeling, specifieke membraanmaterialen of effectieve reinigingsstrategieën vereisen. Membranen met oppervlakte -eigenschappen die de hechting weerstaan ​​(bijv. Hydrofiele oppervlakken voor waterige oplossingen) kunnen gunstig zijn.

Evaluatie van de kosteneffectiviteit van verschillende membraantypen

De kapitaal- en bedrijfskosten in verband met membraanfiltratiesystemen variëren aanzienlijk, afhankelijk van de gekozen technologie en de schaal ervan.

• Kapitaaluitgaven (Capex):
  • Membraankosten: Fijnere poriënmembranen (ro> NF> UF> MF) zijn over het algemeen duurder per eenheidsgebied vanwege hun complexe productie.
  • Systeemcomponenten: Hogere drukbewerkingen (RO, NF) vereisen meer robuuste pompen, drukvaten en leidingen, waardoor de initiële installatiekosten worden verhoogd.
• Operationele uitgaven (Opex):
  • Energieverbruik: Pompkosten zijn recht evenredig met de bedrijfsdruk en het stroomsnelheid. RO -systemen, die de hoogste druk vereisen, hebben het hoogste energieverbruik.
  • Membraanvervanging: De levensduur varieert per toepassing, voedingskwaliteit en reinigingsregime. Het vervangen van fine-pore membranen kan een aanzienlijke terugkerende kosten zijn.
  • Het reinigen van chemicaliën en procedures: De frequentie en agressiviteit van reiniging die nodig is om vervuiling te bestrijden dragen bij aan de bedrijfskosten.
  • Voorbehandelingskosten: Het niveau van voorbehandeling dat nodig is om het membraan te beschermen draagt ​​ook bij aan het algemene operationele budget.

Het is cruciaal om een Totale eigendomskosten (TCO) Analyse die rekening houdt met zowel initiële investeringen als langetermijnbedrijfskosten. Soms kan investeren in een iets duurder membraan met een betere vervuilingsweerstand of een langere levensduur leiden tot aanzienlijke besparingen in energie, schoonmaak en vervangingskosten gedurende de levensduur van het systeem. Omgekeerd kan het kiezen van een RO -systeem wanneer NF voldoende is, een onnodige uitgaven van kapitaal en energie.

Door deze verweven factoren zorgvuldig te overwegen - uw filtratiedoelen, de kenmerken van de vloeistof en de economische implicaties - kunt u een geïnformeerde beslissing nemen om het membraanfilter te selecteren met de optimale poriegrootte en eigenschappen voor uw specifieke toepassing. Deze holistische benadering zorgt voor niet alleen effectieve filtratie, maar ook een duurzame en kostenefficiënte operatie.

Heb je nog steeds een vraag? Neem gewoon contact op met Hangzhou Nihaowater, we willen graag helpen.
